硅碳加热棒SCH2

硅碳加热棒，又称硅碳棒，是一种以高纯度绿色六方碳化硅（SiC）为核心原料，经精准配料、成型、2200℃高温硅化再结晶烧结制成的棒状、管状非金属高温电热元件。与传统金属加热元件（如电热丝）相比，它凭借耐高温、抗氧化、升温迅速等独特优势，成为中高温加热领域的核心组件，广泛应用于工业生产、科研实验等多个场景，是现代高温加热技术中不可或缺的关键器件，更是推动钢铁、电子等行业电气化转型、实现节能减碳的重要支撑。

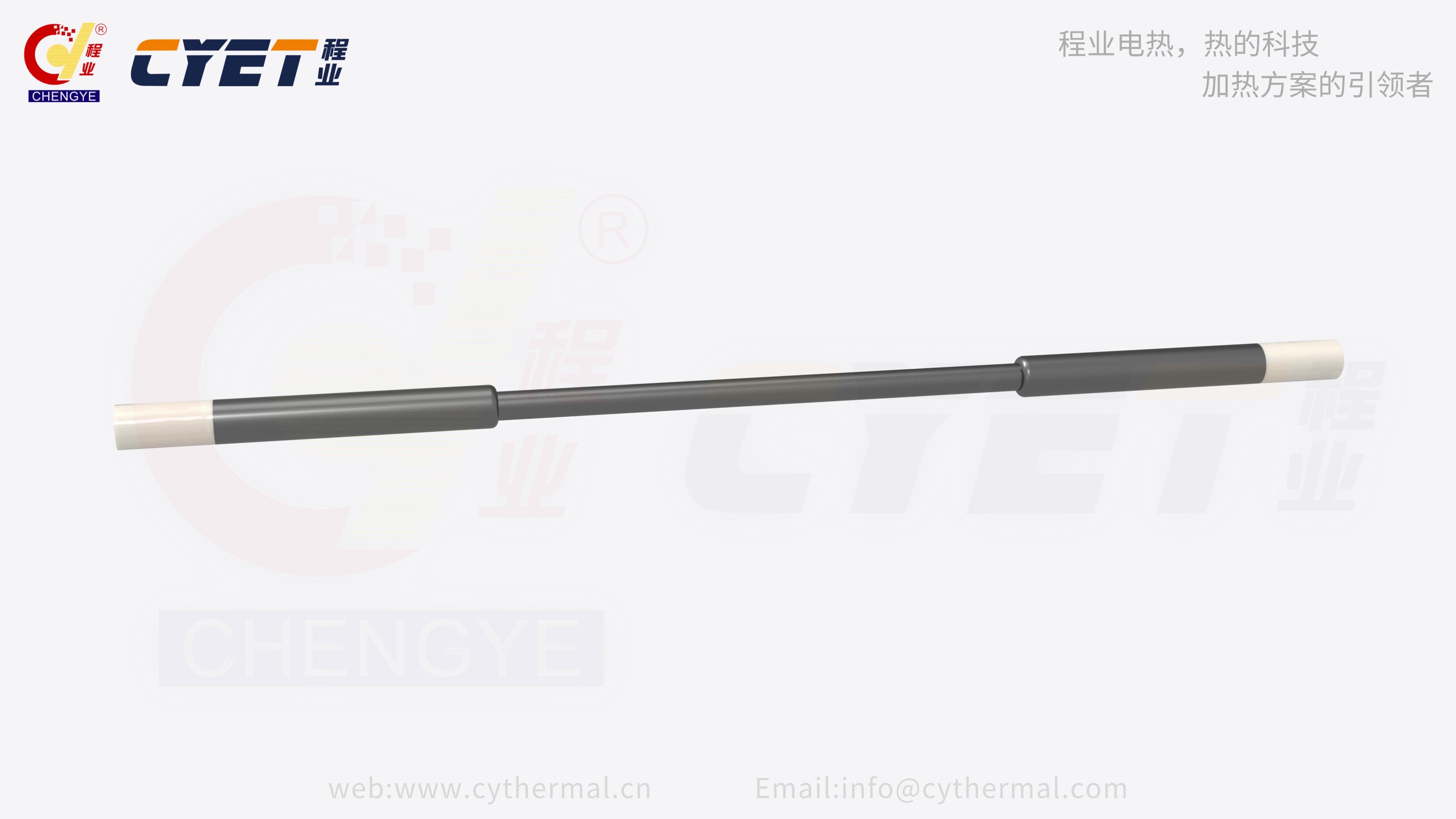

硅碳加热棒

一、核心基础：结构与制备工艺

1. 核心结构

硅碳加热棒的结构设计贴合高温工作需求，整体分为三大核心部分，各部分协同作用，确保发热稳定、散热合理、安装便捷，其结构合理性直接决定了元件的使用寿命和工作稳定性：

发热部：整个元件的核心，由高纯度碳化硅原料经特殊烧结而成，是产生热量的关键区域。其内部形成硅原子与碳原子构成的三维空间晶格结构（多为金刚石、闪锌矿或纤维矿变体），这种结构赋予其优异的耐高温和导电导热性能，密度通常可达2.58-2.8g/cm³，部分高端型号密度更高，可显著提升使用寿命和发热稳定性。对于长度超过2米的高温工况，高端型号还具备更优秀的机械强度，可应对宽炉体的严苛使用需求。
冷端部：位于发热部两端，采用与发热部不同的工艺制成，电阻率远低于发热部（按行业标准，冷端电阻率不得超过发热体电阻率的1/12），主要作用是传导电流、连接电路，同时减少热量散失，避免接线端因高温损坏。冷端部通常会做抗氧化处理（如镀铝），防止使用中氧化脱落，影响接触导电性；若冷端部受潮，会导致铝层分解脱落，增加接触电阻，甚至引发元件崩裂，因此储存时需做好防潮措施。
引出线：连接冷端部与外部电路，一般采用耐高温、导电性好的金属材质（如镍铬合金），需与冷端部紧密连接，确保电流稳定传输，避免接触不良产生电弧，损坏元件。引出线的连接质量直接影响电流传输效率，若连接松动，会导致局部发热，缩短元件使用寿命。

2. 制备工艺

硅碳加热棒的制备对原料纯度和工艺精度要求极高，每一步都直接影响其性能和使用寿命，核心流程严谨有序，全程需严格控制各项参数，具体如下：

原料筛选与配比：选用纯度≥99%的绿色六方碳化硅粉末作为主原料，搭配少量稀土氧化物等添加剂（优化发热性能和抗氧化性），按精准比例混合均匀，确保原料粒度分布合理，为后续成型和烧结奠定基础。原料纯度不足或配比偏差，会导致元件耐高温性能下降、易老化，缩短使用寿命。
成型加工：将混合好的原料加入粘结剂，通过挤压、模压等方式加工成棒状、管状或其他异型结构（如U型、W型），成型过程中严格控制压力和密度，避免内部产生气孔、裂纹等缺陷，确保元件整体结构均匀致密。成型缺陷会导致元件在高温烧结或使用过程中易断裂，影响使用安全性。
干燥处理：将成型后的坯体放入专用干燥设备，逐步升温去除内部水分和粘结剂，防止后续高温烧结时，水分蒸发产生应力，导致坯体开裂。干燥温度和时间需精准控制，干燥不彻底会留下隐患，降低元件强度。
高温烧结：将干燥后的坯体送入高温烧结炉，在2200℃的惰性气氛（或还原气氛）下进行硅化再结晶烧结，使碳化硅颗粒充分结合，形成稳定的晶格结构，提升元件的强度、耐高温性和导电性。这一步是决定硅碳加热棒性能的核心工序，烧结温度和气氛控制精度直接影响最终产品质量，温度偏差过大或气氛不纯，会导致元件性能不稳定、使用寿命大幅缩短。
后续处理：烧结完成后，对元件进行切割、打磨、检测，去除表面缺陷，测试电阻值、耐高温性能等关键参数，合格后对冷端部进行抗氧化处理，安装引出线，最终包装出厂。检测环节需严格把关，不合格产品严禁出厂，避免影响用户使用体验和生产安全。

二、核心特性：优势与局限性解析

1. 核心优势（区别于传统加热元件）

耐高温性能卓越：这是硅碳加热棒最突出的优势，在氧化性气氛中正常使用温度可达1450℃，短时使用温度可更高，部分高端型号（如螺纹硅碳棒、W型硅碳棒）最高使用温度可达1625℃，远高于传统金属加热元件（如电热丝最高使用温度通常不超过1000℃）。在1200-1300℃工况下可长期稳定工作，连续使用时长可达2000小时以上，满足中高温加热的核心需求，尤其适合不锈钢带材退火等对温度要求严苛的工艺。
升温迅速且热效率高：硅碳材料的导热导电性能优异，通电后可快速升温，热响应快，通电即热，无需长时间预热，能有效缩短加热周期；同时，其热辐射能力强，热量传递以辐射、传导结合的方式进行，热损失小，热效率可达85%以上，部分场景下若采用无化石燃料发电，热效率可接近95%，相比传统燃气加热系统（热量损失达60%-70%）节能效果显著，还能实现二氧化碳零排放，契合节能减碳需求。
抗氧化、耐腐蚀性能好：在空气中使用时，硅碳加热棒表面会形成一层致密的二氧化硅（SiO₂）保护膜，可有效阻止内部碳化硅被进一步氧化，延长使用寿命；同时，它对多数酸性介质（强酸除外）具有良好的耐腐蚀性，不易被炉内挥发的化学物质侵蚀，适合复杂工况使用，但需避免接触碱、碱土金属及碱性氧化物。在高温、腐蚀性环境甚至水蒸气存在的工况下，其使用寿命和热稳定性仍能保持优异表现，优于多数传统加热元件。
温度控制精准，适配自动化系统：硅碳加热棒的电阻特性稳定，可与PID智能温控仪、可控硅调功器等自动化电控系统配套使用，实现精准的恒温控制或按工艺需求设定升温曲线，控温精度可达±2-5℃，满足精密加热工艺的要求（如陶瓷烧结、半导体制备、锂离子电池正极材料生产）。其精准的温度控制能力的可确保生产工艺稳定性，提升产品质量一致性，这是气加热设备难以实现的优势。
安装维护便捷，性价比高：体积小巧，可根据炉体结构水平或竖直安装，多根并联、串联使用均可，其中并联接线方式更利于平衡电阻，延长使用寿命；损坏后可单独更换，无需拆解整个炉膛，部分型号甚至可实现不停炉更换，避免计划外停机，维护成本低；单价低于硅钼棒等高端非金属加热元件，且使用寿命是传统电热丝的数倍，是1200-1400℃温度区间的最优加热方案之一，尤其适合对生产效率和成本控制有要求的企业。
无电磁干扰：作为非金属元件，其工作时不会产生电磁辐射，不会干扰周边精密仪器的运行，适合科研实验、精密电子生产、半导体制造等对环境要求较高的场景，可确保实验数据的准确性和产品生产的稳定性。

2. 局限性（需结合场景规避）

质地脆，抗冲击性差：硅碳材料本身硬而脆，机械强度不足，受到剧烈震动、撞击或热震（高温骤冷骤热）时易断裂，因此运输、安装和使用过程中需轻拿轻放，避免剧烈震动，同时避免频繁启停高温设备。连续式电炉中的硅碳棒通常比间歇式电炉中的使用寿命更长，因为后者在温度变化中会反复破坏和形成二氧化硅薄膜，加速氧化过程。
电阻特性非线性，需配阻使用：硅碳加热棒是纯阻性元件，电阻特性与温度呈非线性关系，800℃为拐点，低于800℃呈负阻特性，高于800℃呈正阻特性；且冷端与热端电阻差异较大，多根并联使用时需筛选电阻值相近的元件配组，否则易出现负荷不均，导致部分元件过载损坏。更换时也需选用与炉内运行元件电阻相近的产品，必要时需更换整炉元件，确保负荷均匀。
易老化，电阻随使用时间增大：长期使用后，元件会逐渐老化，电阻值会上升至初始值的4倍（行业定义的使用寿命终点），此时功率下降、升温变慢，需及时更换；在1400℃以上高温连续工作时，寿命会大幅缩短（仅数月），需合理控制使用温度。此外，水蒸气过多会促进碳化硅氧化，形成恶性循环，加速元件老化，需注意控制使用环境湿度。
不适用于强还原气氛：在纯氢气、高浓度一氧化碳等强还原气氛中，碳化硅会发生化学反应，导致元件腐蚀损坏，仅适用于空气、惰性气体或弱还原气氛工况。氮气在1200℃以下可防止碳化硅氧化，但1350℃以上会与碳化硅发生反应，氯气则会使碳化硅完全分解，需根据使用气氛合理选择。
初期投入高于普通电热元件：虽然性价比高，但单价高于传统电热丝，对于小型企业或低温度需求场景，初期投入成本相对较高。不过从长期使用来看，其节能效果和长使用寿命可有效降低综合成本，适合中高温加热场景的长期投入。

三、分类与规格：适配不同场景需求

硅碳加热棒的分类主要依据是外形结构、规格尺寸和使用场景，不同类型的元件在结构、性能和应用上各有侧重，合理选择类型和规格是确保加热效果、延长使用寿命的关键，常见分类如下（按外形结构）：

1. 常见类型及特点

等直径硅碳棒（GD型）：由三段组合焊接而成，中间为发热部，两端为冷端，整体直径均匀，是粗端型硅碳棒的替代产品，具有端部电阻小、节能、使用寿命长等优点，最高使用温度1500℃，主要用于稀土荧光粉、电子、磁性材料、粉末冶金等行业，适配推板炉、网带炉、台车炉等设备，可满足多数常规中高温加热需求。
螺纹硅碳棒（LD型/SGR型）：发热部带有螺纹结构，LD型为两端接线，SGR型为一端接线，安装便捷；发热部密度可达2.8g/cm³，最高使用温度可达1625℃，使用寿命长，适用于磁性材料、玻璃、粉末冶金、化工等行业，可与其他型号互换使用，适配多种炉体结构。
粗短式硅碳棒（GC型）：中间为发热部（较细），两端为冷端（较粗），由三段焊接而成，最高使用温度1500℃，主要用于老式热处理炉、实验炉、隧道炉等设备，性价比高，适配传统高温加热场景，可实现老旧设备的加热元件升级替换。
U型硅碳棒（GDU型）：由两支发热部和两支冷端连接而成，相比等直径硅碳棒减少两支冷端，节能10-20%，最高使用温度1500℃，适合单端接线的窑炉，常用于推板炉、台车炉、箱式炉及周期性电炉中，可有效降低能耗，适配空间有限的炉体结构。
W型硅碳棒：专为浮法玻璃锡槽、光学玻璃熔化等严酷工况设计，发热体密度高（＞2.58g/cm³），最高使用温度1625℃，可耐受高温、腐蚀性气体侵蚀，适用于浮法玻璃生产、玻璃深加工、可控气氛电炉等场景，能满足严苛工况下的稳定加热需求。
枪型硅碳棒：由左棒体、右棒体和连接棒体组成，发热部与冷端螺纹连接，结构稳固，主要用于加工玻璃制品的料盆，适配玻璃成型相关加热设备，可确保玻璃成型过程中的温度稳定，减少产品缺陷。
异型硅碳棒：根据特殊炉体结构定制，外形多样（如弧形、环形），最高使用温度1500℃，可替代电炉丝炉、焦炭炉，用于坩埚式熔铝炉、化铜炉等，具有升温快、节能、环保等优点，适配各类特殊结构的中高温加热设备，解决常规型号无法适配的问题。

2. 核心规格参数

选择硅碳加热棒时，需重点关注以下规格参数，确保与使用场景匹配，避免因参数不符导致元件损坏或加热效果不佳，具体参数说明如下：

直径：常见规格为6-50mm，直径越大，发热功率和承载能力越强，适配大型炉体；小直径（6-12mm）适用于小型实验炉、精密加热设备。直径选择需结合炉体大小和所需加热功率，避免直径过大造成能耗浪费，或直径过小无法满足加热需求。
长度：分为发热部长度和总长度，发热部长度需与炉膛宽度、料液槽宽度匹配（通常不小于料液槽宽度），避免发热部伸入炉墙内导致炉墙烧损；冷端长度需适配炉墙厚度，一般冷端部伸出炉墙50-150mm，便于冷却和接线，确保冷端部温度控制在安全范围。
功率与电压：单支功率通常为50-5000W，电压为220V或380V，可根据炉体所需总功率，搭配多支元件串联、并联使用；供电设备需预留电压调节档位，适配元件老化后的电阻变化，一般最高档电压应为最低档的2倍，确保元件全寿命周期内均可满足加热功率需求。
电阻值：出厂标注的电阻值为1100℃下的热态电阻值，选用时需按热态电阻偏上选取（宁大勿小），避免冷端发红、耗电增加，缩短使用寿命。若发热体电阻过小，会导致冷端温度过高，既烧坏炉壁又浪费电能，还会延长加热时间。
表面负荷密度：指发热体单位发热面积允许的最大功率（单位：W/cm），是选取元件的关键参数，炉温越高，负荷密度需越小，否则会导致元件表面温度过高，加速老化断裂。选择时需结合炉温需求，参考相关样本或经验数据，确定合理的表面负荷密度，确保元件稳定工作。

四、工作原理：能量转换与温度控制机制

硅碳加热棒的工作核心是电阻热效应，即电流通过具有一定电阻的硅碳材料时，克服材料电阻产生热量，将电能转化为热能，再通过辐射、传导的方式传递给被加热物体或环境，实现高温加热，其工作过程连贯且可控，具体如下：

电能输入：通过引出线将硅碳加热棒接入电路，施加额定电压，电流从冷端部流入，经过发热部，再从另一端冷端部流出，形成完整回路。电路连接需确保接触紧密，避免接触不良产生电弧，损坏元件和电路设备。
电阻发热：发热部的碳化硅材料具有一定的电阻率，电流通过时，电子在晶格中运动受到阻碍，产生能量损耗，损耗的能量转化为热能，使发热部温度快速升高，最高可达1450℃以上，高端型号可达到1625℃，满足不同场景的高温需求。
热量传递：发热部产生的热量，一部分通过热传导传递给冷端部（需控制冷端部温度，避免过热），另一部分通过热辐射传递给炉腔内部的被加热物体和环境，实现整体升温。热量传递效率高，热损失小，确保加热过程节能高效。
温度调控：通过配套的温控系统（热电偶+智能温控仪+可控硅调功器），实时检测炉腔温度，反馈给控制单元；控制单元通过调节输入电压、电流，改变发热功率，从而将温度控制在设定范围内。其中，热电偶需选用与炉温匹配的型号（如S分度、B分度），避免测温误差，确保控温精度，热电偶的安装位置需避开硅碳棒，自由端至少高出炉顶150mm，确保测温准确。

关键补充：硅碳加热棒的电阻随温度变化的特性，决定了其启动时需采用“低电压启动、逐步升压”的方式，送电初期电压为正常工作电压的一半，稳定后再逐步升高，避免急剧升温导致元件断裂；同时，并联接线方式更利于平衡电阻，延长使用寿命，尤其适合高温工况；新建炉或长时间不使用的电炉在使用前，需采用旧棒或其他热源烘炉，避免直接使用新棒导致损坏。

五、应用场景：覆盖工业与科研多领域

硅碳加热棒凭借其耐高温、控温精准、抗氧化等优势，广泛应用于中高温加热场景，涵盖工业生产、科研实验、特种领域等，随着行业电气化转型推进，其应用场景还在不断拓展，具体如下：

1. 工业生产领域（核心应用场景）

陶瓷与耐火材料：用于陶瓷坯体烧结、釉料熔融、耐火材料焙烧，适配隧道窑、辊道窑、推板炉等设备，可实现1200-1450℃的高温加热，确保陶瓷产品质地均匀、性能稳定，是陶瓷行业中高温加热的首选元件，能有效提升产品合格率。
玻璃制造：用于玻璃熔化、成型、退火，适配玻璃窑炉、浮法玻璃锡槽、料道加热等设备，W型、枪型硅碳棒可耐受玻璃生产中的高温、腐蚀性环境，确保玻璃产品透明度和强度，减少气泡、裂纹等缺陷，助力玻璃深加工行业升级。
粉末冶金与金属热处理：用于金属粉末烧结、金属工件退火、淬火、回火，适配真空炉、马弗炉、台车炉等设备，可精准控制加热温度和升温曲线，优化金属材料的组织结构，提升产品硬度、韧性等性能，在1200℃工况下可长期稳定工作。如今，硅碳加热棒还逐步应用于钢铁行业的辊底窑炉，助力钢铁行业实现电气化转型，提高生产效率、减少排放。
电子与半导体：用于半导体芯片制造、电子元件烧结、锂离子电池正极材料生产，适配精密实验炉、真空炉等设备，凭借无电磁干扰、控温精准的优势，确保电子元件和半导体产品的性能稳定性，满足精密制造的严苛要求，是电子行业高端制造的重要配套元件。
化工与新材料：用于化工原料合成、新型材料制备（如碳纤维、石墨烯），适配高温反应釜、管式炉等设备，可耐受腐蚀性气氛，稳定提供中高温加热环境，助力化工行业实现绿色生产，推动新材料领域的技术突破。
稀土与冶金：用于稀土矿焙烧、稀土金属提纯，适配隧道炉、推板炉等设备，可实现1200-1500℃的高温加热，确保稀土产品的纯度和性能，是稀土行业规模化生产的核心加热元件。

2. 科研实验领域

科研实验对加热设备的稳定性、精准度要求极高，硅碳加热棒凭借其优异的性能，成为高校、科研院所实验室的常用加热元件，主要应用于：

材料性能测试：用于测试材料在高温环境下的力学性能、热稳定性、抗氧化性能，适配高温实验炉，可精准控制实验温度，确保实验数据的准确性和可靠性。
新型材料研发：用于新型陶瓷、金属合金、复合材料等的研发，可模拟工业生产中的高温工况，为材料配方优化、制备工艺改进提供实验支撑。
化学实验：用于高温化学反应、催化剂性能测试等，适配密闭式实验炉，可耐受部分腐蚀性气体，满足复杂化学实验的加热需求，且无电磁干扰，不影响实验仪器的正常运行。

3. 特种与其他领域

环保领域：用于危废处理、废气净化，适配高温焚烧炉，可通过高温分解危废和有害气体，实现环保达标排放，凭借耐高温、耐腐蚀的优势，适应环保处理的严苛工况。
航空航天：用于航空航天材料的模拟测试、零部件热处理，适配高温真空炉，可模拟太空环境下的高温工况，为航空航天产品的研发和生产提供保障。
食品加工：用于高端食品的高温烘烤、杀菌，适配专用高温炉，凭借清洁无污染、升温迅速的优势，确保食品卫生安全，提升加工效率。

六、使用与维护：延长使用寿命的关键

1. 正确使用规范

启动与停机：启动时采用“低电压逐步升压”模式，送电初期电压为额定电压的50%，待温度稳定后再升至额定电压，避免急剧升温导致元件断裂；停机时需先切断电源，待炉温自然降至800℃以下后，再关闭冷却系统，禁止高温停机后立即冷却，防止热震损坏元件。
接线方式：优先采用并联接线，多根使用时需筛选电阻值偏差≤10%的元件配组，避免负荷不均；接线时确保引出线与冷端部紧密连接，接线端子需做好绝缘处理，防止短路、漏电。
环境控制：避免在强还原气氛、强碱环境中使用，控制炉内湿度，防止水蒸气过多加速元件氧化；炉内若有粉尘、腐蚀性挥发物，需定期清理，避免附着在元件表面影响散热和使用寿命。
温度控制：严禁超过元件额定最高使用温度，长期使用温度建议控制在额定温度以下100℃左右，延长使用寿命；避免频繁启停设备，减少温度骤变对元件的损伤。

2. 日常维护要点

定期检查：每周检查元件表面是否有裂纹、氧化脱落、变形等缺陷，检查接线端子是否松动、发热，发现问题及时处理，避免故障扩大。
清洁保养：定期清理炉内和元件表面的粉尘、积碳，清理时需切断电源、待炉温冷却，用软毛刷轻轻擦拭，避免用力撞击元件；冷端部若出现氧化脱落，需及时处理或更换，防止接触电阻增大。
储存要求：未使用的硅碳加热棒需存放在干燥、通风、阴凉的环境中，避免潮湿、高温、碰撞，存放时需整齐摆放，避免挤压变形；冷端部需做好防潮处理，防止受潮氧化。
更换规范：元件损坏后需及时更换，更换时需选用与原型号、电阻值相近的产品，若多根并联使用，建议同时更换整组元件，确保负荷均匀；更换过程中轻拿轻放，避免碰撞、震动，安装后检查接线是否牢固。

七、行业趋势与发展前景

随着全球“双碳”目标推进，工业电气化转型加速，中高温加热领域对高效、节能、环保的加热元件需求日益增长，硅碳加热棒作为核心非金属高温电热元件，其发展呈现三大趋势：

性能升级：通过原料提纯、工艺优化（如添加新型添加剂、改进烧结工艺），进一步提升元件的耐高温性能、抗氧化性能和机械强度，延长使用寿命，降低使用成本；同时优化电阻特性，减少配阻难度，提升适配性。
智能化适配：结合物联网、智能温控技术，开发可实时监测元件温度、电阻变化的智能硅碳加热棒，实现远程监控、故障预警，提升使用便捷性和安全性，适配工业自动化、智能化生产需求。
场景拓展：针对新能源、新材料、环保等新兴领域的需求，开发专用型硅碳加热棒（如适配新能源电池材料生产的精密型、适配危废处理的耐腐蚀型），拓展应用边界；同时推动产品小型化、轻量化，适配小型设备和精密实验场景。

未来，随着技术的不断突破，硅碳加热棒将在工业节能、精密制造、科研创新等领域发挥更重要的作用，成为推动中高温加热领域高质量发展的核心力量，同时也将朝着更高效、更耐用、更智能的方向持续迭代升级。
