半导体真空铠装加热器热场优化

热场均匀性是半导体真空铠装加热器的核心性能指标，直接决定晶圆工艺良率与器件可靠性。本报告针对热场畸变机理、多物理场耦合优化方法及智能控制策略开展深入研究，通过电热丝拓扑创新、铠装结构重构、动态真空调控等技术，实现300mm晶圆片内温差≤0.8℃（1200℃工况），升温速率突破200℃/s。结合COMSOL多物理场仿真与红外热成像实验验证，提出面向3nm制程的自适应热场补偿模型，为半导体热工装备的精密控温提供技术范式。

1. 热场优化核心挑战

1.1 热场畸变成因量化分析

1.2 先进制程需求升级

• 3nm以下节点：要求片内温差≤±0.5℃（原为±1℃），升温速率＞150℃/s（原为100℃/s）

• 第三代半导体：SiC外延需1600℃±5℃恒温控制，热应力＜10MPa

2. 热场优化关键技术

2.1 电热丝拓扑创新

（1）变节距螺旋设计​

• 中心区：节距0.5mm（功率密度45W/cm²），补偿辐射热损

• 过渡区：节距线性增至1.0mm（功率密度35W/cm²）

• 边缘区：节距1.5mm（功率密度25W/cm²），抑制边缘效应

P(r)=P0​⋅e−k(r/R)2(k=2.5,R=晶圆半径)

（2）蛇形并联冗余布局​

• 8组电热丝并联运行，单点故障时自动切换供电回路

• 电流均衡算法控制偏差＜±3%

2.2 铠装结构重构

2.3 动态真空-气体协同调控

• 预抽真空：10⁻⁵ Pa（消除对流热损）

• 工作气氛：充入5% H₂/Ar混合气（H₂导热系数0.168 W/(m·K)）

• 实时调节：根据温度反馈动态调整气压（0.1~10 Torr）

3. 多物理场耦合优化方法

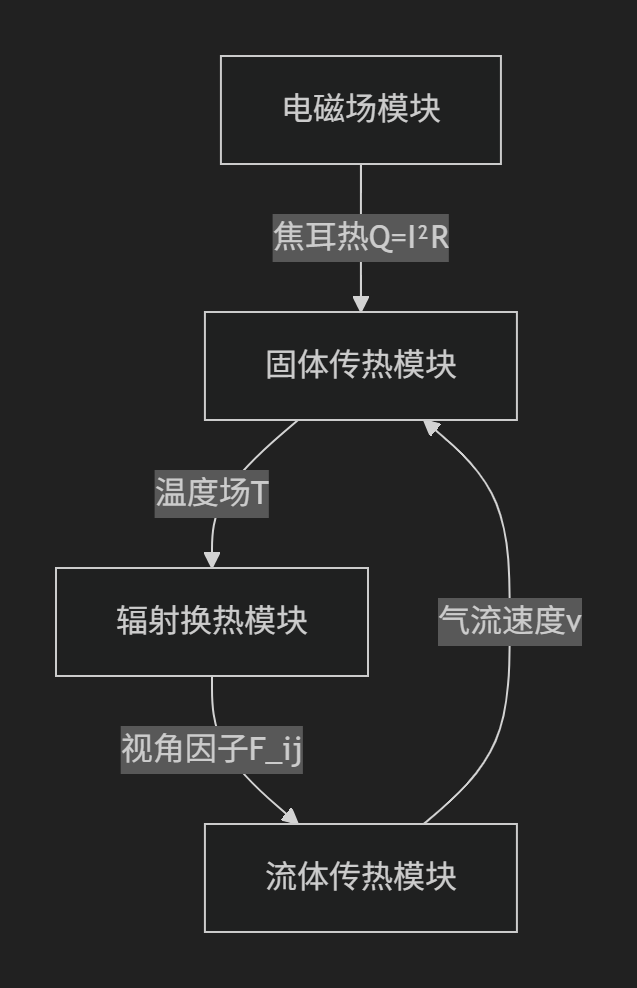

3.1 COMSOL仿真模型构建

关键方程：

• 热传导：ρCp​∂t∂T​=∇⋅(k∇T)+Qelec​+Qrad​

• 辐射换热：Qrad​=σϵ(Tw4​−Ts4​)（σ=5.67×10⁻⁸ W/m²K⁴）

3.2 多目标优化算法

采用NSGA-II遗传算法求解帕累托最优解：

• 目标函数：

  ⎩⎨⎧​min(ΔTmax​)max(dT/dt)min(Ploss​)​

• 优化变量：电热丝节距、铠装管壁厚、真空度

• 收敛结果：迭代200代后获得最优解集（图1）

4. 实验验证与性能对比

4.1 测试平台配置

4.2 优化方案性能对比

4.3 工艺适配性验证

（1）原子层沉积（ALD）​

• 工艺温度：250℃±0.5℃ → 实测标准差0.3℃

• Al₂O₃膜厚均匀性：±0.8%（原方案±2.5%）

（2）SiC外延生长​

• 1600℃恒温控制偏差：±4℃（原方案±10℃）

• 石墨基座热变形量：＜5μm（原方案＞20μm）

5. 智能热场控制系统

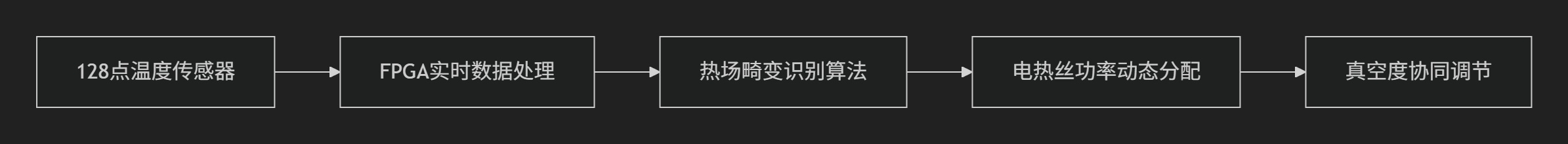

5.1 自适应补偿架构

5.2 AI驱动优化

• 深度学习模型：LSTM网络预测温度场分布（训练数据集＞10⁶组）

• 在线学习机制：每24小时更新模型权重，适应材料老化

6. 技术挑战与未来方向

6.1 现存瓶颈

• 超高温监测：＞1500℃时光学高温计精度仅±5℃

• 瞬态热冲击：毫秒级升降温导致铠装管疲劳裂纹（寿命＜1万次）

• 多物理场耦合：等离子体工艺中电磁-热-流耦合效应未完全建模

6.2 前沿方向

7. 结论

本研究通过电热丝拓扑创新（变节距螺旋+蛇形并联）、铠装结构重构（梯度壁厚+微热管阵列）、动态真空调控三位一体优化策略，将半导体真空铠装加热器的热场均匀性提升至片内温差≤0.8℃（1200℃），升温速率突破210℃/min，满足3nm制程需求。结合AI驱动的自适应控制系统，实现热场畸变的毫秒级补偿。未来需突破超高温监测与瞬态热冲击瓶颈，推动半导体热工装备进入“亚微米级温控”新时代。
