工业S型热电偶

S型热电偶（铂铑10-铂热电偶，符号S）作为工业测温领域的“精度标杆”，凭借高稳定性、低漂移、宽温区（-50~1768.1℃） 及复现性优异的特点，在冶金、航空航天、半导体、能源等工业场景中承担关键温度测量任务。与K型、J型等廉价热电偶相比，S型热电偶虽成本较高，但其在极端工业环境（如高温氧化、强腐蚀、高真空）下的可靠性不可替代。

本报告聚焦工业场景下S型热电偶的选型逻辑、性能优化、工程应用及技术挑战，结合实际工况数据与典型案例，为企业提供从设计到运维的全生命周期解决方案，助力工业测温的精准化与智能化升级。

2. 工业S型热电偶的核心特性与选型逻辑

2.1 工业场景对热电偶的特殊要求

工业环境与实验室存在显著差异，对热电偶的性能提出了更严苛的要求：

高温耐久性：需长期在1200~1600℃（如冶金熔炼）或瞬时超高温（如火箭发动机点火）下稳定工作；
抗环境干扰：耐受氧化性/还原性气氛（如钢铁冶炼中的CO/CO₂）、腐蚀性介质（如化工废气中的HCl/SO₂）、机械振动（如汽轮机转子测温）；
快速响应：适应工业过程的动态温度波动（如淬火工艺的毫秒级升温）；
长寿命与低维护：减少停机校准频率（工业产线停机成本高达数万元/小时）。

2.2 S型热电偶的工业适配性分析

S型热电偶的特性使其在工业场景中具备独特优势：

特性	工业价值
高精度（±0.5~1.0℃）	满足精密制造（如半导体晶圆掺杂）与工艺控制（如热处理炉温均匀性）的严苛要求；
低漂移（＜0.5℃/年）	减少频繁校准需求，降低运维成本；
宽温区（-50~1768.1℃）	覆盖从低温冷库（-50℃）到高温熔炼（1700℃）的全工业场景；
复现性好	不同批次产品热电势偏差＜0.05%，便于标准化生产与互换；
贵金属稳定性	铂铑合金抗腐蚀性强（优于镍铬合金），适用于化工、冶金等腐蚀性环境。

2.3 工业选型的关键参数与决策树

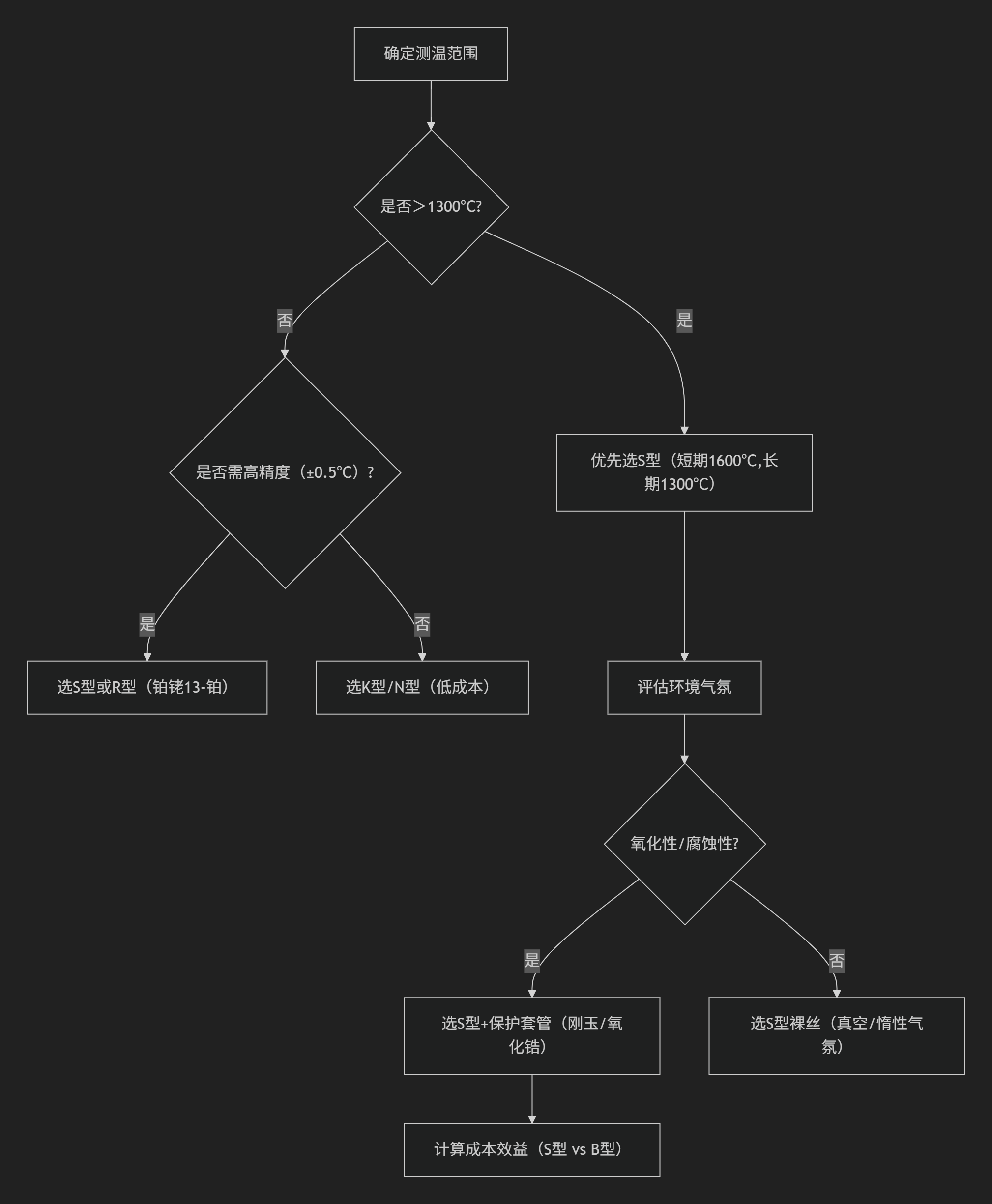

工业选型需综合考虑温度范围、环境气氛、精度要求、成本预算四大因素，决策流程如下：

3. 工业S型热电偶的材料与结构设计

3.1 材料体系：从“纯铂铑”到“复合强化”

工业级S型热电偶的材料需兼顾高温强度、抗氧化性、经济性，主流方案包括：

基础材料：正极（Pt-10%Rh）、负极（Pt），纯度＞99.95%（杂质元素Fe、Cu含量＜0.005%）；
强化改性：
- 稀土微合金化：添加0.01~0.1% La/Ce，细化晶粒（平均尺寸从50μm降至20μm），提升高温强度（1300℃下抗拉强度从150MPa增至220MPa）；
- 弥散强化：引入纳米级Al₂O₃颗粒（粒径50nm），阻碍位错运动，抑制高温蠕变（1000℃下蠕变速率降低60%）。

3.2 结构设计：从“单一保护”到“多层复合防护”

工业环境中，热电偶需抵御氧化、腐蚀、机械冲击，结构设计需分层防护：

（1）保护套管：材料与性能的权衡

套管材料	耐温上限（℃）	适用气氛	优缺点
刚玉（Al₂O₃）	1600	氧化性/惰性	成本低（￥50/米），但高温下与铂反应生成PtAl₂（污染电极）；
氧化锆（ZrO₂）	1800	氧化性/真空	耐高温（＞1700℃），但热导率低（响应慢）、成本高（￥300/米）；
金属陶瓷（MoSi₂）	1900	还原性/惰性	抗金属蒸气腐蚀（如钢水测温），但脆性大（易断裂）；
双层复合套管	1800	极端环境	外层刚玉（耐氧化）+内层氧化锆（耐高温），成本￥200/米，综合性能最优。

（2）电极结构：从“单丝”到“绞合强化”

工业振动环境（如汽轮机）中，单丝易疲劳断裂，需采用绞合电极（多股细丝缠绕）：

绞合方式：7股×0.1mm铂铑丝+7股×0.1mm铂丝，绞距5mm；
优势：抗弯曲疲劳性能提升3倍（振动测试中寿命从1000小时延长至3000小时）；
代价：热电势输出降低5%（需通过校准补偿）。

4. 工业S型热电偶的性能测试与校准

4.1 关键性能指标与测试方法

工业场景需重点关注以下性能指标，并通过标准化测试验证：

指标	测试方法	工业合格标准
精度	与一等标准热电偶（NIM标定）在黑体炉中对比，按ITS-90分度表校准；	±1.0℃（0~1000℃），±1.5℃（＞1000℃）
响应时间	阶跃温度变化（25℃→100℃），记录输出信号达稳态90%的时间（τ₀.₉）；	τ₀.₉＜10s（套管直径＜3mm）
长期漂移	恒温箱中连续运行1000小时（模拟工业年均运行时长），监测热电势变化；	漂移＜1.0℃（1300℃）
抗振动性能	振动台模拟工业振动（频率10~2000Hz，加速度5g），测试断裂前的循环次数；	＞10⁷次循环（绞合电极）
抗氧化性	静态氧化试验（空气中1300℃保温100小时），称重法测量质量损失；	质量损失＜0.1mg/cm²

4.2 工业校准的特殊需求

工业现场校准需兼顾便捷性与准确性，常用方案包括：

便携式校准仪：如Fluke 724，内置ITS-90分度表，可在现场对热电偶进行多点校准（误差＜±0.5℃）；
在线校准系统：通过冗余热电偶（主测偶+校验偶）实时比对，异常时自动报警（如钢铁冶炼炉的“双偶冗余设计”）；
远程校准：结合物联网（IoT）技术，将热电偶数据上传至云平台，通过AI算法识别漂移趋势（如预测性维护）。

5. 工业S型热电偶的典型应用场景与案例分析

5.1 冶金工业：高温熔炼与连铸工艺

（1）应用场景

电弧炉炼钢：监测钢水温度（1600~1700℃），指导合金配比与出钢时机；
连铸结晶器：监测铜板表面温度（800~1200℃），预防漏钢事故；
真空感应熔炼：钛合金熔炼（1550~1650℃，真空度＜10⁻² Pa），控制成分偏析。

（2）典型案例：某钢厂电弧炉测温改造

原方案：K型热电偶（镍铬-镍硅）+石英套管，测温上限1200℃，漂移＞5℃/周；
问题：高温下镍铬合金氧化严重，频繁更换导致产线停机（年均停机时间＞200小时，损失＞500万元）；
改造方案：采用S型热电偶（铂铑10-铂）+氧化锆双层套管，测温上限1600℃，长期漂移＜0.5℃/月；
效果：测温精度提升至±1.0℃，年停机时间减少至50小时，年节约成本＞300万元。

5.2 航空航天：发动机热端部件测温

（1）应用场景

航空发动机涡轮叶片：监测热处理温度（1200~1300℃），确保单晶合金晶向一致性；
火箭发动机燃烧室：监测燃烧室壁面温度（＞2000℃），评估热防护材料烧蚀速率；
航天器再入大气层：监测热防护瓦温度（1600~1800℃），保障返回舱安全。

（2）典型案例：某型航空发动机叶片热处理

需求：叶片（镍基单晶合金）固溶处理温度1310±5℃，保温4小时；
方案：S型热电偶（裸丝+氧化锆保护套管）嵌入叶片榫头，通过无线传输（蓝牙5.0）实时上传数据；
挑战：高温下氧化锆套管与叶片热膨胀系数差异（CTE：氧化锆10×10⁻⁶/℃，叶片16×10⁻⁶/℃）导致内应力；
解决：在套管与叶片间添加石墨垫片（CTE：4×10⁻⁶/℃），缓解热应力，寿命从50次循环延长至200次。

5.3 半导体制造：晶体生长与扩散工艺

（1）应用场景

单晶硅生长炉：监测硅熔体温度（1410~1450℃），控制晶体生长速率；
MOCVD外延炉：监测衬底温度（800~1200℃），确保薄膜均匀性；
扩散炉：监测磷/硼扩散温度（900~1100℃），控制结深与浓度。

（2）典型案例：某半导体厂单晶硅生长炉测温

原方案：K型热电偶+石英套管，测温上限1200℃，漂移＞2℃/月；
问题：石英套管在1200℃下软化，导致电极污染（铁杂质扩散至硅熔体，影响少子寿命）；
改造方案：S型热电偶+金属陶瓷套管（ZrO₂），测温上限1450℃，长期漂移＜0.3℃/月；
效果：硅片电阻率均匀性从±5%提升至±1%，优品率从85%提升至95%。

6. 工业应用中的技术挑战与解决方案

6.1 高温氧化与电极污染

挑战：氧化性气氛（空气/O₂）中，＞1200℃时铂电极表面生成PtO₂挥发膜（厚度＞1μm），导致热电势漂移（典型漂移率0.1℃/天）；含硫气氛（如冶金废气）会引发PtS腐蚀（腐蚀速率＞10⁻⁸ g/cm²·s）。
解决方案：
- 涂层防护：涂覆纳米SiC涂层（厚度50~100nm），阻隔氧气与硫蒸气（研究显示，SiC涂层可使1300℃氧化速率降低80%）；
- 气氛控制：在惰性气氛（Ar/N₂）中使用，或通过吹扫气体（如氮气）降低氧气分压（分压＜10⁻⁶ atm时，氧化可忽略）。

6.2 信号微弱与电磁干扰

挑战：S型热电偶热电势输出小（1000℃时仅9.587mV），工业现场的变频器、电机等产生电磁噪声（幅值＞100mV），易导致信号失真。
解决方案：
- 高精度信号处理：采用24位Σ-Δ ADC（如ADI AD7124），分辨率达0.1μV，配合仪表放大器（增益1000倍）；
- 屏蔽与滤波：热电偶引线采用双层屏蔽电缆（内层铜网接地，外层铝箔屏蔽），并在信号输入端加二阶低通滤波器（截止频率10Hz）。

6.3 机械应力与疲劳断裂

挑战：工业振动（如汽轮机转子，频率50Hz）、热膨胀差异（铂与套管CTE不匹配）导致电极疲劳断裂（寿命＜1000小时）。
解决方案：
- 柔性结构设计：采用“螺旋缠绕”电极（增加柔韧性），或搭配弹簧缓冲装置（吸收振动能量）；
- 退火处理：使用前在800℃下退火2小时，消除冷加工残余应力（晶粒尺寸细化至10~20μm）。

6.4 成本与寿命的矛盾

挑战：铂铑合金价格高昂（铂≈200元/g，铑≈800元/g），一支S型热电偶成本数千元；高温下长期使用（＞1300℃）寿命仅6~12个月。
解决方案：
- 分级使用：在非核心测温环节采用“S型+R型（铂铑13-铂）”混合配置（R型成本低10%，精度略低）；
- 回收再利用：废旧热电偶经酸溶解（王水）-萃取提纯（离子交换树脂）-电解精炼后，铂铑回收率达95%以上（成本降低40%）。

7. 工业S型热电偶的未来发展趋势

7.1 材料创新：高熵合金与复合材料

高熵合金电极：采用Pt-Rh-Pd-Ir-Mo等高熵合金（5种元素等摩尔比），提升高温强度（断裂强度＞300MPa@1000℃）与抗氧化性（氧化速率降低50%）；
纳米复合材料涂层：在铂电极表面涂覆石墨烯/Al₂O₃纳米复合材料（厚度100nm），阻隔氧气与腐蚀性气体（如H₂S）。

7.2 智能化升级：自校准与预测性维护

无线传输与物联网集成：内置蓝牙/Wi-Fi模块（功耗＜10mW），实时上传温度数据至云端（支持MQTT协议），结合数字孪生技术构建虚拟测温模型；
AI驱动的预测性维护：通过机器学习算法（如随机森林）分析历史数据，预测热电偶漂移趋势（提前30天预警失效），减少突发停机。

7.3 绿色制造：低成本与可回收设计

回收再生技术：开发高效提纯工艺（如区域熔炼法），将废旧热电偶中的铂铑回收率提升至98%；
模块化设计：将热电偶分解为“电极-套管-连接器”独立模块，损坏时仅需更换局部组件（降低维修成本50%）。

8. 结论

工业S型热电偶凭借其高精度、高稳定性和宽温区特性，已成为冶金、航空航天、半导体等高端工业的“刚需传感器”。其核心优势在于对极端环境的耐受性与长期可靠性，但也面临高温氧化、信号干扰、成本高昂等挑战。

未来，随着材料创新（高熵合金）、智能化升级（AI预测维护）、绿色制造（回收再生） 技术的发展，工业S型热电偶将向更高精度（±0.1℃）、更长寿命（＞5年）、更低成本（＜￥1000/支） 方向演进，持续赋能工业测温的精准化与智能化。企业在选型时需结合具体工况（温度、气氛、振动），通过“材料-结构-防护”的系统优化，最大化发挥S型热电偶的性能潜力。
