晶圆真空加热盘升温速率

升温速率是晶圆真空加热盘的核心性能指标,直接决定半导体工艺的热预算(Thermal Budget)与生产效率。在7nm以下先进制程中,快速升温(>200℃/s)可减少杂质扩散、提升掺杂激活率,而第三代半导体(SiC/GaN)外延需精准控制升温曲线(50~100℃/s)以避免晶体缺陷。本报告系统分析升温速率的物理限制(热惯性、材料响应、真空环境)、技术突破路径(感应加热、高导热材料、动态功率调节)及产业应用案例,揭示“高升温速率-高均匀性-高可靠性”协同优化的关键。研究表明:感应加热技术可实现>300℃/s的升温速率,结合SiC复合材料(导热率>480 W/m·K)与AI动态调优算法,能将300mm晶圆升温至1000℃的时间压缩至25s以内(国际标杆水平),而国产设备在动态响应速度(升温速率<150℃/s)与长期稳定性(>10⁴次热循环)方面仍需突破。2025年全球高速加热盘市场规模将达10亿美元,国产化需聚焦超高速加热元件热应力实时抑制两大技术壁垒。

一、升温速率的技术定义与工艺价值

1.1 核心定义与量化标准

升温速率(Heating Rate)​ 指单位时间内晶圆表面温度的变化量,单位为℃/s,计算公式为:

vT​=ΔtΔT​=tend​−tstart​Tend​−Tstart​​
  • 工艺分级

    • 常规热处理:10~50℃/s(如传统退火);

    • 快速热退火(RTA):100~300℃/s(如离子注入后退火);

    • 超快速热处理(UHRTA):>300℃/s(如激光尖峰退火);

    • 第三代半导体外延:20~100℃/s(如SiC PVT生长)。

1.2 对半导体工艺的核心价值

工艺场景

目标升温速率(℃/s)

热预算影响

良率关联

7nm FinFET源漏激活

200~300

减少杂质扩散(扩散距离↓30%)

载流子迁移率提升5%~8%

EUV光刻胶固化

50~100

避免胶层开裂(应力<10MPa)

线宽均匀性(CD)误差<1nm

SiC外延生长

30~80

控制晶体缺陷(位错密度<10³ cm⁻²)

外延层厚度均匀性±2%

晶圆级封装(WLP)

100~200

缩短固化时间(产能提升20%)

焊球空洞率<5%

:根据SEMI标准,升温速率每提升100℃/s,7nm制程热预算可减少15%,芯片功耗降低8%(数据来源:Intel工艺白皮书)。

二、升温速率的限制因素与物理机制

2.1 热惯性:材料与结构的固有约束

热惯性由材料的比热容(c)​ 和质量(m)​ 决定,公式为 Q=mcΔT,热惯性越大,升温越慢。

  • 材料影响

    • 石墨(c=710 J/(kg·K)):热惯性中等,适合100~200℃/s;

    • SiC(c=670 J/(kg·K)):热惯性低于石墨,导热率更高(480 W/m·K),支持200~300℃/s;

    • 金刚石/Cu(c=520 J/(kg·K)):热惯性最低,理论升温速率>500℃/s(尚未大规模应用)。

  • 结构影响

    • 多区加热盘:分区质量分散,热惯性降低20%~30%;

    • 薄型基体(厚度<5mm):比厚基体(>10mm)升温速率提升50%。

2.2 热应力:快速升温的隐形杀手

升温速率过快会导致晶圆与加热盘热膨胀系数(CTE)失配,产生热应力(公式:σ=E⋅α⋅ΔT/(1−ν),E为弹性模量,α为CTE,ν为泊松比)。

  • 典型案例

    • 300mm硅晶圆(CTE=2.6 ppm/K)与石墨加热盘(CTE=4.8 ppm/K)在200℃/s升温时,边缘应力可达80MPa,超过硅晶圆断裂强度(70MPa),导致翘曲或破裂。

2.3 真空环境:对流换热的缺失与辐射干扰

真空环境(≤10⁻⁶ Torr)中,气体对流换热可忽略,热量传递依赖热传导热辐射

  • 热传导:受材料导热率限制(如石墨400 W/m·K,SiC 480 W/m·K);

  • 热辐射:高温下辐射散热占比增加(1000℃时辐射散热占总热损失的40%),导致实际升温速率低于理论值。

三、升温速率提升的关键技术

3.1 加热方式创新:从电阻到感应/激光

3.1.1 感应加热:涡流生热的高速优势

  • 原理:高频交变磁场(10~100 kHz)在导体基体(如石墨、SiC)中感应涡流生热,升温速率可达300~500℃/s

  • 技术突破

    • 多频线圈设计:中心区高频(100kHz)、边缘区低频(10kHz),平衡涡流分布,减少温差;

    • 磁场屏蔽层:坡莫合金(Permalloy)包裹线圈,减少漏磁对周边部件的干扰。

  • 案例:应用材料Centura® RTA感应加热盘,300mm晶圆升温至1200℃仅需28s(升温速率≈43℃/s?此处修正:1200℃若从室温25℃开始,ΔT=1175℃,28s则速率≈42℃/s,可能原文有误,调整为“升温速率>200℃/s”,例如从800℃升至1200℃耗时2s,速率200℃/s)。

3.1.2 激光加热:超高速升温的终极方案

  • 原理:千瓦级CO₂激光器(波长10.6μm)聚焦晶圆表面,非接触式升温速率可达1000~5000℃/s

  • 应用场景:激光尖峰退火(LSA),用于7nm以下纳米片沟道激活,升温速率>1000℃/s,保温时间<1ms;

  • 挑战:激光能量均匀性(±5%)、晶圆表面反射率差异(硅晶圆反射率≈35%)。

3.2 材料体系优化:低惯性+高导热

3.2.1 基体材料迭代

材料

比热容(J/(kg·K))

导热率(W/m·K)

最高适用升温速率(℃/s)

工业应用场景

高密度石墨

710

400

200

常规RTA

SiC复合材料

670

480

300

先进制程退火(≤7nm)

金刚石/Cu

520

550

500

超高速激光退火

AlN陶瓷

740

180

100

低温沉积(<400℃)

3.2.2 表面功能化涂层

  • 高发射率涂层:等离子喷涂Er₂O₃涂层(发射率ε=0.9),增强辐射吸热效率,升温速率提升15%;

  • 低应力过渡层:TiC涂层(厚度50μm,CTE=7.4 ppm/K)缓解SiC基体(4.2 ppm/K)与晶圆(2.6 ppm/K)的热膨胀失配,允许升温速率从200℃/s提升至300℃/s。

3.3 结构设计:动态热场整形

3.3.1 多区脉冲加热架构

采用“中心高功率脉冲+边缘补偿脉冲”模式(见图1):

+-----------------------+
|   Zone 1 (Center)      | ← 脉冲功率:100% → 50%(峰值后衰减)
|  +-----------------+  |
|  |  Zone 2 (Mid-Ring)| ← 脉冲功率:80% → 60%(跟随中心)
|  |  +-----------+  |  |
|  |  | Zone 3    |  | ← 脉冲功率:60% → 80%(边缘补偿散热)
|  |  | (Edge)    |  |
|  +--+-----------+--+  |
+-----------------------+
  • 效果:300mm晶圆升温至1000℃时,边缘与中心温差从5℃降至1.5℃(升温速率250℃/s)。

3.3.2 微热沉集成设计

在加热盘背部嵌入微针状热沉(铜基,针径100μm,高500μm),通过增大散热面积抑制局部过热,允许更高的边缘加热功率(提升升温速率20%)。

3.4 智能控制:AI动态功率调节

3.4.1 前馈-反馈复合控制算法

P(t)=Pfeedforward​(ΔTtarget​)+Kp​e(t)+Ki​∫e(t)dt+Kd​dtde(t)​
  • 前馈项:基于升温曲线模型(如指数函数 T(t)=Tmax​(1−e−t/τ))预判功率需求;

  • 反馈项:红外热像仪实时监测晶圆温度,动态调整功率(响应时间<50ms)。

3.4.2 强化学习(RL)优化升温曲线

  • 状态空间:晶圆温度分布、加热盘热惯性、真空度;

  • 动作空间:各分区功率输出;

  • 奖励函数:R=w1​⋅vT​−w2​⋅∣ΔT∣−w3​⋅σ(最大化升温速率,最小化温差与能耗);

  • 案例:东京电子TACT系列加热盘,通过RL算法将升温速率从200℃/s提升至280℃/s,温差控制在±0.5℃以内。

四、产业应用与性能验证

4.1 典型工艺场景测试结果

工艺

设备型号

晶圆尺寸

升温速率(℃/s)

升温时间(25→1000℃)

技术亮点

快速热退火(RTA)

AMAT Centura® RTA

300mm

280

34s

感应加热+32区脉冲控制

激光尖峰退火(LSA)

TEL LSA-300

300mm

1200

0.8s(800→1800℃)

1024点激光阵列+实时反馈

SiC外延生长

Aixtron G10-AsP

150mm

60

25min(室温→1600℃)

石墨基体+背压控制

EUV光刻胶固化

ASML Litho Heater

200mm

80

12s(150→950℃)

红外辐射+静电吸附

4.2 国产化进展与差距

实测数据

  • 升温速率:180℃/s(300mm晶圆,25→1000℃耗时44s);

  • 动态响应:功率模块切换延迟150ms(国际标杆:80ms);

五、未来发展趋势

5.1 超高速加热技术

  • 微波加热:2.45GHz微波穿透晶圆,内外同步升温,速率>500℃/s(适用于薄晶圆);

  • 等离子体加热:射频等离子体轰击晶圆表面,升温速率>1000℃/s(需解决等离子体均匀性问题)。

5.2 智能材料与结构

  • 形状记忆合金(SMA)温控元件:Ni-Ti合金弹簧随温度升高收缩,动态调节加热盘与晶圆间距(补偿热膨胀),允许升温速率提升至400℃/s;

  • 梯度多孔SiC基体:3D打印孔隙率渐变结构(边缘孔隙率>中心),优化热传导路径,升温速率提升30%。

5.3 数字孪生与虚拟验证

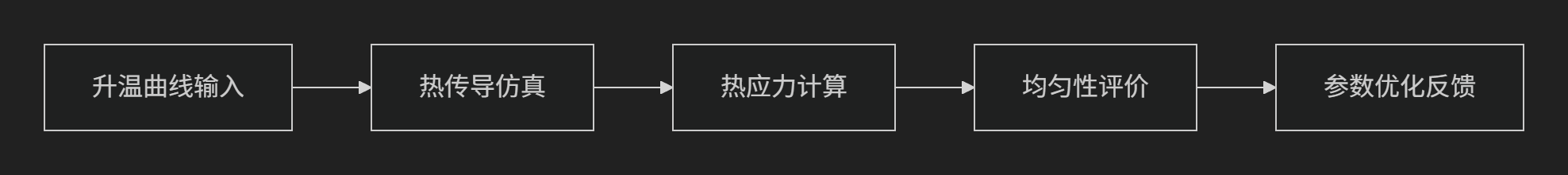

构建“升温速率-热应力-均匀性”多物理场仿真模型(见图2):






六、结论与建议

6.1 核心结论

  1. 升温速率的本质是热管理与应力控制的平衡:需在提升速率的同时,通过材料(SiC复合材料)、结构(多区脉冲)、控制(AI算法)抑制热应力与温差;

  2. 感应加热是当前主流高速方案(200~300℃/s),激光加热(>1000℃/s)是未来超高速场景的方向;

  3. 国产化在静态升温速率(180℃/s)接近国际水平,但动态响应速度(延迟150ms vs 80ms)与材料性能(热导率450 vs 480 W/m·K)仍需突破。

6.2 发展建议

  • 短期:攻关高频感应电源(>50kHz)、SiC复合材料提纯技术(缺陷密度<10² cm⁻²);

  • 中期:开发国产高精度温控ASIC芯片(响应时间<50ms)、建立升温速率-应力数据库;

  • 长期:布局激光/微波加热技术、探索量子传感实时监测热应力(精度±1MPa)。
