卫星热控加热管

卫星热控加热管是流体回路热控系统的核心执行部件，通过循环工质（如乙二醇水溶液、氨、氟利昂）将热量从热源传递至辐射器，实现对高功率载荷（>5kW）和大型结构的精准温控。相较于电加热器，加热管具备高热容、均温性强、长距离输热等优势，尤其适用于空间站、载人飞船及深空探测器等复杂热管理系统。本报告系统分析加热管工作原理、结构设计、关键技术挑战及在轨应用案例，为新一代卫星热控系统研发提供技术参考。

1. 引言

随着卫星载荷功率持续提升（如高通量通信卫星载荷达20kW），传统电加热器面临局部过热、热响应慢、布线复杂等问题。流体回路加热管系统通过工质相变（沸腾/冷凝）或单相强制对流实现高效热传输，具有以下不可替代性：

• 均温性：工质循环使多点热源温度差控制在±2℃内（电加热器局部温差可达10℃）；

• 长距离输热：单回路长度可达50m（如国际空间站），克服设备布局分散难题；

• 热沉扩展：通过辐射器面积灵活调节散热能力（10kW级系统仅需0.5m²辐射器）。

  然而，微重力环境下气液分离困难、空间辐照导致材料老化、极端温度下工质相变失控等问题仍是技术瓶颈。

2. 加热管系统组成与工作原理

2.1 系统架构

2.2 核心组件功能

2.3 工质选择标准

3. 加热管设计关键技术

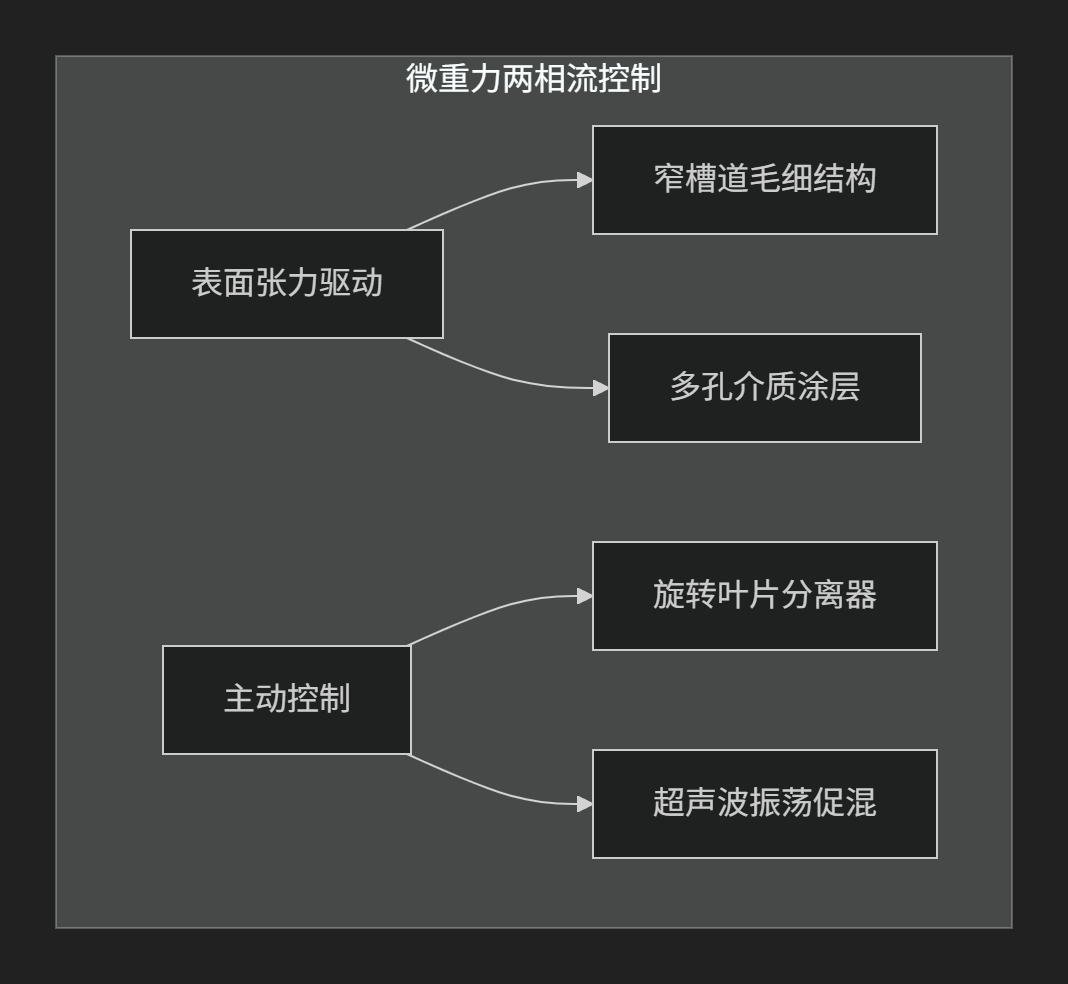

3.1 微重力两相流控制

问题：微重力下气液混合导致“段塞流”，引发压力脉动与局部干涸。

解决方案：

• 表面张力驱动设计：采用窄槽道毛细结构（如矩形流道宽高比2:1），利用表面张力引导液体回流（图1a）；

• 主动控制：在储液器内设置旋转叶片，离心力辅助气液分离（图1b）。

•

•

3.2 抗辐照材料与密封

挑战：空间高能粒子（质子>100MeV）导致高分子材料脆化、金属晶界弱化。

应对措施：

• 管材：316L不锈钢（抗辐照肿胀）、钛合金（Ti-6Al-4V，强度高）；

• 密封件：全金属波纹管密封（替代橡胶O型圈），泄漏率<1×10⁻⁹ Pa·m³/s；

• 涂层：内壁喷涂类金刚石碳膜（DLC），降低工质吸附与腐蚀。

3.3 热-力-流耦合仿真

采用多物理场耦合软件（如COMSOL Multiphysics）优化设计：

1. 流体动力学（CFD）：模拟微重力下两相流态分布；

2. 固体传热：计算管壁温度梯度（避免局部过热）；

3. 结构力学：分析热变形导致的管路应力（安全系数>2）。

   案例：中国空间站流体回路设计中，仿真发现泵体振动引发管路共振，通过增加阻尼支架将振幅降低70%。

4. 典型应用案例

4.1 国际空间站（ISS）氨循环系统

• 规模：总长40km管路，12个泵，散热能力70kW；

• 创新点：

  • 双冗余泵设计（单泵故障仍可维持50%散热能力）；

  • 旋转储液器实现全自动气液分离；

• 在轨表现：累计运行18年，工质泄漏率<0.1%/年。

4.2 嫦娥五号月面采样装置加热管

• 任务需求：钻头在月夜（-180℃）保温，维持电机活性；

• 方案：

  • 工质：二氧化碳（热虹吸效应驱动）；

  • 管路：钛合金螺旋盘管（埋入钻头基体）；

• 效果：钻头温度维持在-50℃以上，成功完成2kg月壤采集。

4.3 欧洲“木星冰月探测器”（JUICE）

• 挑战：木星辐射带（电子通量>10¹⁰/cm²·s）导致管路脆化；

• 对策：

  • 管路外壁覆盖掺硼聚乙烯（中子吸收截面3830靶）；

  • 采用氦质谱检漏技术（灵敏度10⁻¹² mbar·L/s）；

• 成果：通过欧空局15年寿命考核试验。

5. 未来发展趋势

5.1 智能化流体管理

• AI预测维护：基于流量/压力传感器数据，利用LSTM神经网络预测管路堵塞风险（准确率>90%）；

• 自适应流量调节：压电阀根据热负荷动态调节工质流量（节能15%~30%）。

5.2 新型工质与结构

5.3 深空探测极端环境适配

• 月尘防护：管路外加静电除尘罩（电压5kV），防止月尘侵入；

• 火星沙尘暴应对：辐射器表面涂覆疏尘涂层（接触角>150°）。

6. 结论

卫星热控加热管系统是实现大规模热量输运的核心技术，其发展需突破微重力两相流控制、长寿命材料、智能运维三大瓶颈。未来随着深空探测任务增多（如载人登月、火星基地），加热管将向更高热流密度（>100kW/m²）、更长寿命（>20年）、更强环境适应性方向演进，为复杂航天器热管理提供底层支撑。
