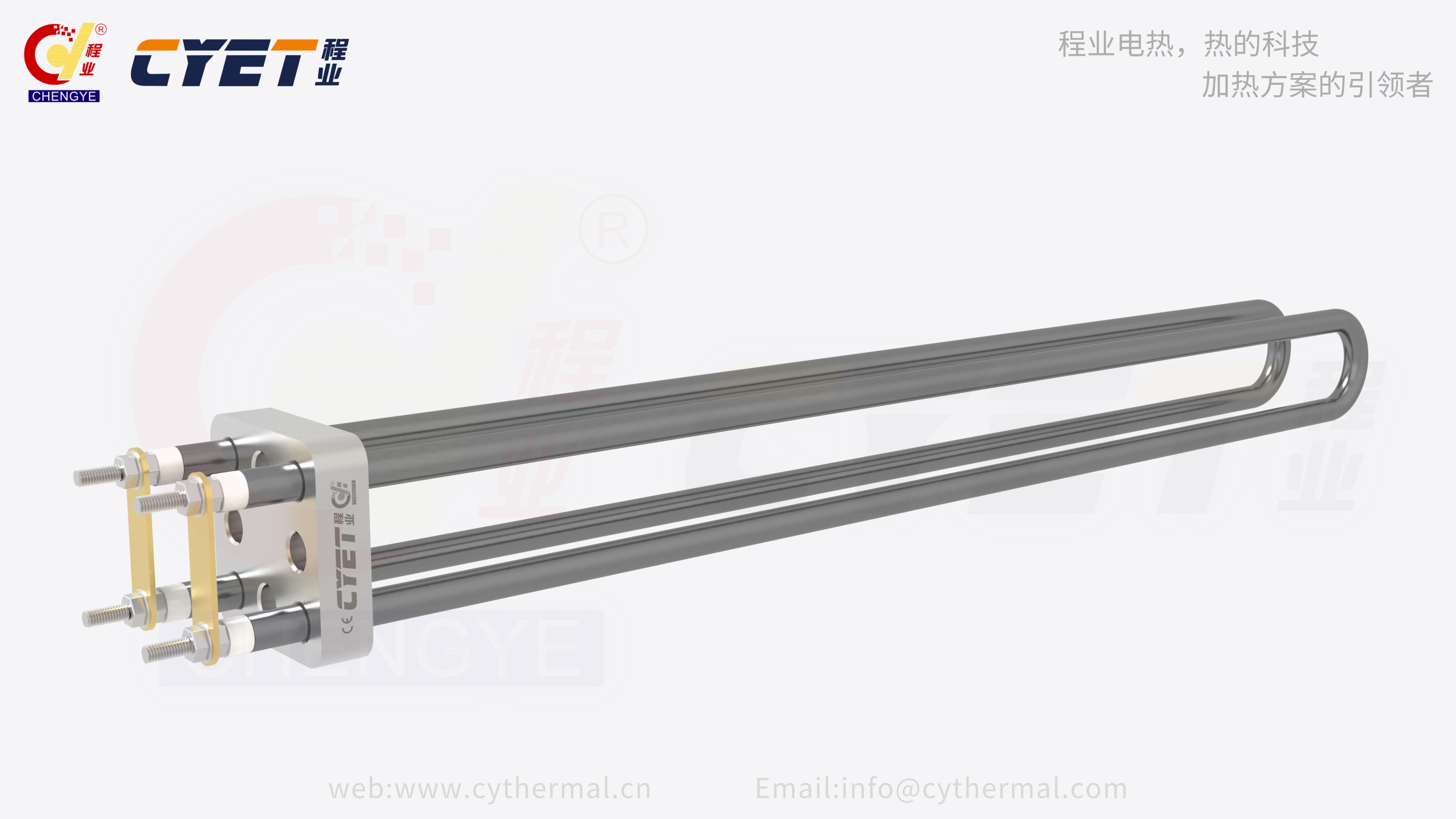

不锈钢法兰加热管

不锈钢法兰加热管是工业电加热领域的关键装备，以不锈钢管体为核心载体，通过法兰盘实现与容器的快速密封连接，兼具耐腐蚀性、高传热效率与长寿命优势。本报告聚焦不锈钢材质特性，从结构优化、材料选型、性能评估、典型应用及技术趋势等维度展开系统分析，为化工、食品、新能源等行业的精准选型与技术创新提供技术支撑。

一、引言

在石油、化工、医药等工业场景中，加热介质的强腐蚀性（如含氯离子、酸性溶液）对加热元件提出严苛要求。传统碳钢或铜质加热管易因腐蚀失效，而不锈钢法兰加热管凭借优异的耐蚀性与力学性能，成为腐蚀性介质加热的首选方案。据中国电器工业协会统计，2024年国内不锈钢法兰加热管市场规模占比达58%，其中316L材质需求增速最快（年增12%），反映高端耐腐蚀需求的持续增长。

二、不锈钢法兰加热管的结构与工作原理

（一）典型结构组成

不锈钢法兰加热管的结构设计围绕“耐腐蚀-高效传热-可靠密封”三大核心目标展开（见图1）：

1. 不锈钢管体：无缝钢管（外径Φ16-Φ219mm），内壁经抛光处理（Ra≤1.6μm），外壁可选光面或翅片结构（增强对流换热）；

2. 电热芯体：镍铬电阻丝（Cr20Ni80）穿入瓷珠或陶瓷管，与管壁间填充高纯度氧化镁（MgO）粉末，经缩管工艺压实（密度≥3.2g/cm³）；

3. 不锈钢法兰盘：与管体同材质（如316L），通过氩弧焊与管体端部密封，法兰面加工密封槽（适配氟橡胶或金属缠绕垫），公称压力覆盖0.1-4.0MPa；

4. 接线组件：304不锈钢接线盒（IP65防护），内置耐高温端子（耐温200℃）与温度控制器接口，支持单端/双端/多段出线。

（二）工作原理

能量转换路径为“电能→电阻热→介质内能”，具体过程：

1. 电阻丝通电后产生焦耳热（功率密度5-25W/cm²），通过MgO绝缘层（导热系数35W/(m·K)）快速传导至不锈钢管壁；

2. 管壁与介质通过对流换热（牛顿冷却公式Q=hAΔT，h为对流换热系数）传递热量，法兰盘的大接触面积（较螺纹连接大3-5倍）降低界面热阻；

3. 不锈钢的高导热性（304不锈钢16.2W/(m·K)，316L 16.3W/(m·K)）加速热量扩散，实现均匀加热。

三、不锈钢材料选型与性能关联

（一）常用不锈钢牌号及适用场景

不锈钢的化学成分与显微组织直接决定其耐蚀性、高温性能与成本，需根据介质特性选择（见表1）：

注：316L的Mo元素可形成钝化膜，耐点蚀当量（PREN=Cr+3.3Mo+16N）达24-26，显著高于304（PREN≈18）。

（二）材料关键性能指标

• 耐蚀性：通过盐雾试验（ASTM B117）评估，316L在5%NaCl溶液中500小时无红锈，304仅200小时出现腐蚀；

• 高温强度：310S在1000℃下的屈服强度仍达100MPa，远超304（＜50MPa）；

• 加工性能：304的延伸率（≥40%）高于316L（≥35%），更适合深冲成型；

• 导热性：304与316L差异微小（16.2 vs 16.3W/(m·K)），但均低于碳钢（45W/(m·K)），需通过翅片结构补偿。

四、性能影响因素与优化策略

（一）表面负荷与寿命的关系

表面负荷（q=P/A，P为功率，A为有效加热面积）是决定加热管寿命的核心参数（见图2）：

• q＜10W/cm²：MgO绝缘层长期稳定，电阻丝无局部过热，寿命＞15,000小时（适用于导热油、熔融盐）；

• 10≤q≤18W/cm²：需定期监测绝缘电阻（每季度≥10MΩ），寿命8,000-12,000小时（常规水溶液加热）；

• q＞18W/cm²：MgO易吸潮导致绝缘电阻下降，电阻丝蠕变断裂风险增加，寿命＜5,000小时（仅用于紧急升温）。

（二）介质特性的影响与应对

• 粘度：高粘度介质（如重油，粘度＞500cSt）需增大管径（Φ89mm→Φ114mm）并降低流速（0.5m/s→0.3m/s），避免边界层增厚导致热阻上升；

• 结垢倾向：水硬度＞300mg/L时，碳酸钙沉积会使传热系数下降40%，需配套在线除垢装置（如超声波清洗模块）；

• 相变介质：加热至沸点时需控制温升速率（＜3℃/min），并在法兰上方预留排气口（直径≥DN25），防止气堵导致的局部超温。

（三）制造工艺的关键控制

• 缩管工艺：采用冷拔+热处理的组合工艺，确保MgO绝缘层密度均匀（偏差＜5%），避免因空隙导致的局部放电；

• 焊接质量：法兰与管体的角焊缝需100%渗透检测（PT），防止介质渗入电热芯体引发短路；

• 表面处理：316L管体外壁需电解抛光（Ra≤0.8μm），减少微生物附着（适用于医药GMP车间）。

五、典型应用场景与案例分析

（一）化工反应釜：强腐蚀介质加热

某染料厂使用316L法兰加热管（Φ57×5mm，功率45kW，q=14W/cm²）对含10%HCl的反应液加热（温度从30℃升至90℃）。运行数据显示：连续运行8000小时后，绝缘电阻仍＞100MΩ，法兰焊缝无泄漏；相比原316材质加热管（寿命4500小时），耐蚀性提升78%。

（二）食品加工：卫生级热水供应

乳制品厂采用304不锈钢翅片加热管（翅片间距8mm，表面负荷10W/cm²）加热纯化水（流量10m³/h）。翅片结构使传热系数从500W/(m²·K)提升至850W/(m²·K)，加热时间缩短35%；内壁电解抛光处理后，菌落总数＜10CFU/cm²，符合FDA 21 CFR Part 177标准。

（三）新能源：锂电池电解液提纯

某企业使用2205双相钢法兰加热管（Φ89×6mm，功率75kW）加热六氟磷酸锂（LiPF₆）乙醇溶液（含微量HF）。2205的双相组织（铁素体+奥氏体）抵抗HF应力腐蚀的能力较316L提升5倍，连续运行12000小时后无明显腐蚀痕迹，产品纯度稳定在99.995%。

六、行业标准与安全规范

（一）国内标准体系

• GB/T 23266-2009《电热管》：规定不锈钢加热管的绝缘电阻（冷态≥100MΩ，热态≥1MΩ）、耐压强度（1500V/1min无击穿）及耐温等级（最高工作温度≤材料允许使用温度-50℃）；

• JB/T 2379-2016《金属管状电热元件》：明确不锈钢管体的尺寸公差（外径±0.3mm，壁厚±0.1mm）及材料化学成分（如316L的Mo含量2.0-3.0%）；

• HG/T 20592-2009《钢制管法兰》：规定法兰的压力-温度额定值（如PN16法兰在200℃时的允许工作压力为1.6MPa）。

（二）国际认证要求

• FDA 21 CFR Part 177：食品接触材料需验证不锈钢的重金属迁移量（Pb≤0.01mg/kg，Cr≤0.05mg/kg）；

• ATEX Directive 2014/34/EU：爆炸性环境（Zone 1/2）需用316L材质并配置隔爆接线盒（Ex d IIB T4 Gb）；

• ASME BPVC Section VIII-1：压力容器用加热管需进行水压试验（试验压力=1.5倍设计压力），保压30分钟无渗漏。

（三）安全防护关键技术

• 多重温控：配置双金属温控器（动作误差±2℃）+PID控制器（精度±0.5℃）+熔断器（过载电流1.5倍额定电流）；

• 防潮设计：接线盒内填充硅酮密封胶（耐温-60~200℃），电缆入口采用格兰头（IP68防护）；

• 腐蚀监测：高风险场景（如海水）加装电化学探头（实时监测腐蚀速率），预警阈值设为0.02mm/年。

七、技术挑战与发展趋势

（一）现存技术瓶颈

1. 局部腐蚀防护：在高Cl⁻（＞5000ppm）、高温（＞80℃）环境下，316L的点蚀速率可达0.05mm/年，需开发纳米复合涂层（如TiO₂-Al₂O₃梯度涂层）；

2. 能效提升：传统不锈钢加热管的热效率接近95%，但低温余热（＜150℃）未被利用，需耦合热泵系统回收废热；

3. 智能运维缺失：现有产品多为被动报警，缺乏电阻丝剩余寿命预测模型（误差＞15%）。

（二）未来发展方向

1. 高性能不锈钢开发：低成本超级奥氏体不锈钢（如254SMO，PREN≥43）替代钛合金，耐蚀性与经济性更优；

2. 结构创新：仿生微通道管（内壁加工0.5mm沟槽）使传热面积增加40%，表面负荷可提升至20W/cm²；

3. 智能化升级：集成光纤光栅传感器（监测管壁温度分布）+边缘计算模块（实时诊断故障），实现寿命预测准确率＞90%；

4. 绿色制造：推广短流程冶炼（电弧炉+LF精炼）降低不锈钢生产碳排放（较传统工艺减少30%）。

八、结论

不锈钢法兰加热管的技术竞争力取决于材料耐蚀性、结构传热效率与全生命周期可靠性的协同优化。在化工、新能源等领域的高端应用中，316L/2205等高性能不锈钢将成为主流，而智能化监测与绿色制造技术的融合将推动行业向高效、安全、可持续方向发展。企业选型时需重点关注介质的腐蚀性（PREN值匹配）、表面负荷合理性及标准合规性，以实现经济效益与设备可靠性的最大化平衡。
