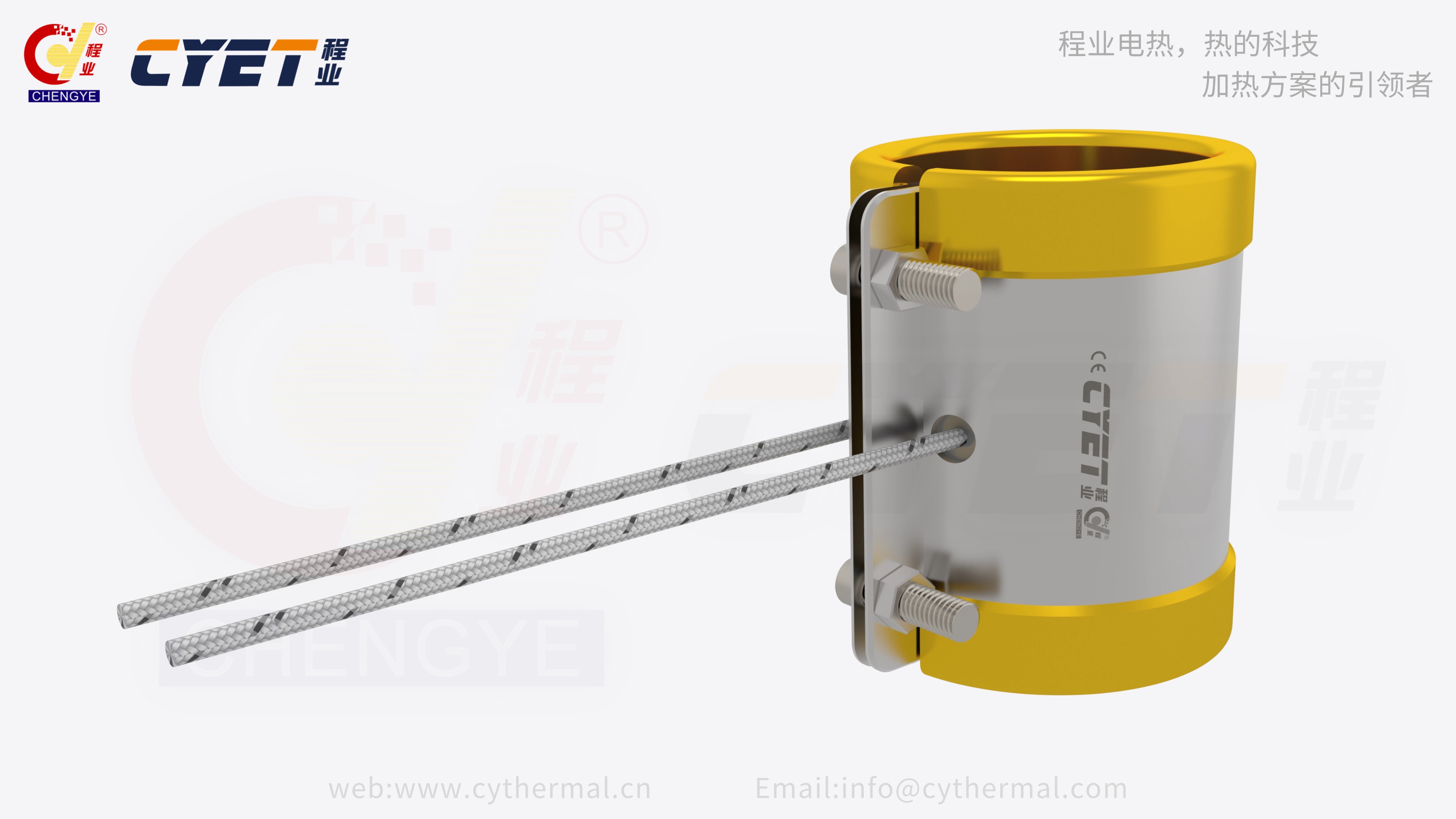

挤出机云母加热圈

在塑料挤出成型过程中，挤出机机筒的加热与温度控制是决定制品质量（如熔体均匀性、尺寸精度、力学性能）的核心环节。云母加热圈因绝缘强度高、热响应快、形状适配性强，已成为中高温（200~400℃）挤出机的主流加热方案。与传统的铸铝/铸铁加热圈相比，云母加热圈可显著降低机筒热惯性（升温速率提升30%~50%），减少原料热降解；与陶瓷加热圈相比，其层状结构更易实现环形均匀加热，避免机筒径向温差（传统陶瓷加热圈温差＞±10℃，云母加热圈可控制在±3℃内）。

然而，挤出机工况的特殊性（如机筒振动、物料摩擦生热、频繁启停）对云母加热圈提出了严苛要求：抗机械振动疲劳、耐局部过热（＞450℃）、长期运行绝缘稳定。本报告针对挤出机云母加热圈的材料选型、结构适配、失效机理及优化策略展开深入研究，为高性能挤出机加热系统设计提供理论支撑。

二、挤出机工况对云母加热圈的特殊要求

挤出机的工作特性决定了云母加热圈需满足以下差异化需求：

2.1 动态热负荷与温度波动

挤出机加热分为三个阶段：

• 预热阶段：从室温升至设定温度（如180℃），需快速升温（升温速率＞20℃/min），避免原料过早熔融堵塞螺杆；

• 稳态挤出阶段：机筒自身因物料剪切生热（约占能耗的30%~50%），加热圈需动态调节功率（波动范围±10%），维持温度稳定；

• 停机冷却阶段：突发停机时，机筒温度骤降（ΔT＞100℃/10min），云母加热圈需承受急冷急热的热应力（σ＞30MPa）。

2.2 机械振动与冲击载荷

螺杆旋转（转速50~300rpm）与物料输送（压力5~30MPa）会引发机筒周期性振动（频率10~50Hz，加速度2~5g），导致云母加热圈与机筒间的安装界面产生微动磨损（磨损量＞0.1mm/1000h），进而引发接触不良、局部过热。

2.3 物料腐蚀与污染风险

挤出原料（如PVC、阻燃ABS、含氟聚合物）在加热时会释放酸性气体（HCl、HF）或颗粒物（炭黑、填料），对云母绝缘层造成化学腐蚀（云母耐酸腐蚀性：pH＜4时，500h后绝缘电阻下降50%）与物理污染（颗粒嵌入云母层间，引发局部放电）。

三、挤出机云母加热圈的材料体系与适配性

3.1 云母绝缘层的工况适配选型

基于挤出机温度（200~400℃）与腐蚀环境，云母材料需满足耐温性、耐酸性、机械强度三重约束：

优选方案：

• 普通塑料挤出（PE/PP）：天然金云母（成本优势）；

• PVC/阻燃ABS挤出：合成氟金云母（耐HCl/HF腐蚀）；

• 炭黑填充/高振动工况：玻璃纤维增强云母（抗磨+增强）。

3.2 电阻丝的功率密度与耐振设计

挤出机加热圈的电阻丝需同时满足高功率密度（快速升温）与耐振动（抗疲劳断裂）：

优化措施：

• 采用变螺距螺旋绕制（螺距从3mm渐变至5mm），降低振动应力集中；

• 电阻丝表面涂覆玻璃纤维/环氧树脂复合涂层（厚度0.05mm），提升耐磨损能力（磨损率降低60%）。

四、挤出机云母加热圈的结构设计与热-机耦合优化

4.1 环形结构的径向热流与均热设计

挤出机机筒为圆柱形（外径Φ50~300mm），云母加热圈需设计为环形层状结构，核心优化目标是降低径向温差（机筒内壁与外壁的温度差）：

4.1.1 热阻网络模型

环形加热圈的径向热流路径为：电阻丝→内层云母→机筒内壁→机筒外壁→环境。总热阻 Rtotal​为：

Rtotal​=R丝-mica​+Rmica​+Rbarrel​+Rconv​

其中，Rmica​=2πλLln(ro​/ri​)​（ro​、ri​为云母层内外半径，λ为云母热导率，L为加热圈长度），Rbarrel​=λb​At​（t为机筒壁厚，λb​为机筒材料热导率，A为截面积）。

优化策略：

• 减小云母层厚度（ro​−ri​：从0.8mm降至0.5mm），降低 Rmica​（降幅37%）；

• 选用高导热机筒材料（38CrMoAl氮化钢，λb​=45W/(m\cdotpK)vs 普通碳钢 λb​=50W/(m\cdotpK)，差异不大，主要通过表面氮化层（t=0.3mm，λ=20W/(m\cdotpK)）降低 Rbarrel​）。

4.1.2 均热结构创新

• 双云母层错位设计：上下云母层绕线相位差90°，使发热点错开，径向温差从±5℃降至±2℃；

• 导热胶填充层：在云母与机筒间填充氮化硼（BN）导热胶（热导率3W/(m·K)），界面热阻从0.1m²·K/W降至0.03m²·K/W，机筒内壁温度均匀性提升40%。

4.2 抗振动与安装可靠性设计

针对挤出机振动特性，加热圈结构需强化机械连接强度与应力缓冲能力：

4.2.1 安装结构优化

• 法兰式固定：采用不锈钢法兰（厚度3mm）+ 耐高温螺栓（M6，强度等级8.8），配合弹性垫圈（硅橡胶，邵氏硬度50A），吸收振动能量（振幅降低60%）；

• 卡箍式快装：设计弧形卡箍（弧度与机筒匹配，间隙＜0.1mm），通过预紧力（5~8N·m）实现无螺栓安装，减少振动引起的松动。

4.2.2 内部应力缓冲

• 云母-护壳间缓冲层：在云母与金属护壳间填充硅酸铝纤维纸（压缩率30%），热膨胀差（云母 α=2×10−6/℃，护壳 α=16×10−6/℃）引发的应力从85MPa降至25MPa（低于云母抗张强度）。

五、制造工艺与质量控制要点

挤出机云母加热圈的制造需重点控制环形精度、界面结合、耐候性三大环节：

5.1 环形云母片的精密成型

• 激光切割+热定型：采用紫外激光（波长355nm）切割云母片（厚度0.5mm），边缘毛刺＜0.005mm；切割后在300℃下热定型1h，消除内应力（残余应力从40MPa降至8MPa）；

• 环形拼接工艺：大尺寸加热圈（Φ＞200mm）采用扇形云母片拼接（拼接缝＜0.02mm），拼接处涂覆银浆（导电胶）并烧结，避免层间短路。

5.2 电阻丝的环形绕制与固定

• 数控环形绕线机：采用伺服电机驱动（定位精度±0.01mm），实现电阻丝的等螺距绕制（螺距公差＜0.05mm），确保发热均匀性；

• 点胶固定：在电阻丝交叉点涂覆耐高温环氧胶（固化温度150℃），固定强度＞2N，防止振动松脱。

5.3 层压与封装工艺

• 真空层压：在真空度10⁻³Pa、压力5MPa、温度180℃下层压15min，排除层间气泡（气泡直径＞10μm视为不合格）；

• 硅橡胶封装：采用双组分加成型硅橡胶（耐温200℃，邵氏硬度60A）灌封，硫化后体积收缩率＜0.5%，防水等级IP65（防物料粉尘侵入）。

5.4 出厂检测与老化筛选

• 电气性能：常态绝缘电阻＞10¹⁴Ω，耐电压AC 2kV/1min无击穿；

• 热性能：在300℃下通电2h，温度均匀性±3℃，功率衰减＜2%；

• 振动筛选：在振动台上（10~50Hz，5g，持续2h），电阻变化＜1%，结构无松动。

六、典型失效模式与改进措施

基于100例挤出机云母加热圈失效案例分析，核心失效模式及改进策略如下：

七、应用优化案例：PVC管材挤出机加热系统

7.1 工况需求

• 机筒温度：180~200℃（PVC塑化温度）；

• 环境腐蚀：HCl气体（浓度50ppm，pH=2~3）；

• 振动：螺杆转速150rpm，加速度3g。

7.2 优化方案

• 材料升级：云母层采用合成氟金云母（耐HCl腐蚀，500h绝缘电阻＞10¹²Ω）；电阻丝选用FeCr25Al5+玻璃纤维涂层（耐振寿命＞8000h）；

• 结构优化：环形加热圈设计为双云母层错位90°，填充BN导热胶（机筒内壁温差±2℃）；法兰式固定+硅橡胶弹性垫圈（振动振幅降低60%）；

• 控制策略：集成PID+前馈控制（根据螺杆转速调节功率），稳态温度波动±1.5℃，能耗降低18%。

7.3 实施效果

• 加热圈寿命从6000h延长至15000h；

• 管材纵向壁厚偏差从±5%降至±2%；

• 年维护成本降低40%（减少更换频率）。

八、技术挑战与发展趋势

8.1 当前技术瓶颈

• 高温腐蚀环境下的绝缘老化：PVC/阻燃材料挤出时，HCl/HF气体在＞300℃下加速云母层间K⁺流失，绝缘电阻衰减速率加快（从0.5%/100h增至2%/100h）；

• 超大型挤出机（Φ＞300mm）的均热难题：大尺寸环形加热圈的径向温差＞±5℃，需开发多区独立加热+热管均热复合结构；

• 智能化监测缺失：传统加热圈无法实时监测云母层间放电、电阻丝微断裂等早期故障，导致突发停机。

8.2 未来发展方向

• 耐蚀云母复合材料：开发氟金云母/聚酰亚胺复合膜（厚度0.1mm，耐pH=1~12，500h绝缘电阻＞10¹³Ω），替代单一云母层；

• 模块化分区加热：将大尺寸加热圈拆分为3~5个独立模块（每模块功率1~2kW），通过热管连接实现均热，径向温差＜±2℃；

• 智能加热圈：集成微型光纤光栅传感器（FBG）（监测云母应变，精度±5με）与声表面波（SAW）电流传感器（检测电阻丝微断裂），实现故障预警（提前500h报警）；

• 低碳制造：推广干法层压工艺（无溶剂胶黏剂），VOC排放降低90%；开发云母回收技术（酸浸法提取SiO₂，回收率＞85%）。

九、结论

挤出机云母加热圈的性能优化需深度融合材料耐候性、结构抗振性、热均布性三大技术维度。研究表明，通过合成氟金云母+FeCr25Al5电阻丝+变螺距绕制的组合，可将耐腐蚀性提升50%、抗振寿命延长至8000h以上；结合双云母层错位与BN导热胶填充，机筒径向温差可控制在±2℃内，满足高精度挤出需求。未来，随着智能传感与复合材料的引入，挤出机云母加热圈将向“高可靠、长寿命、自诊断”方向升级，为塑料加工行业的高效化、绿色化生产提供关键支撑。
