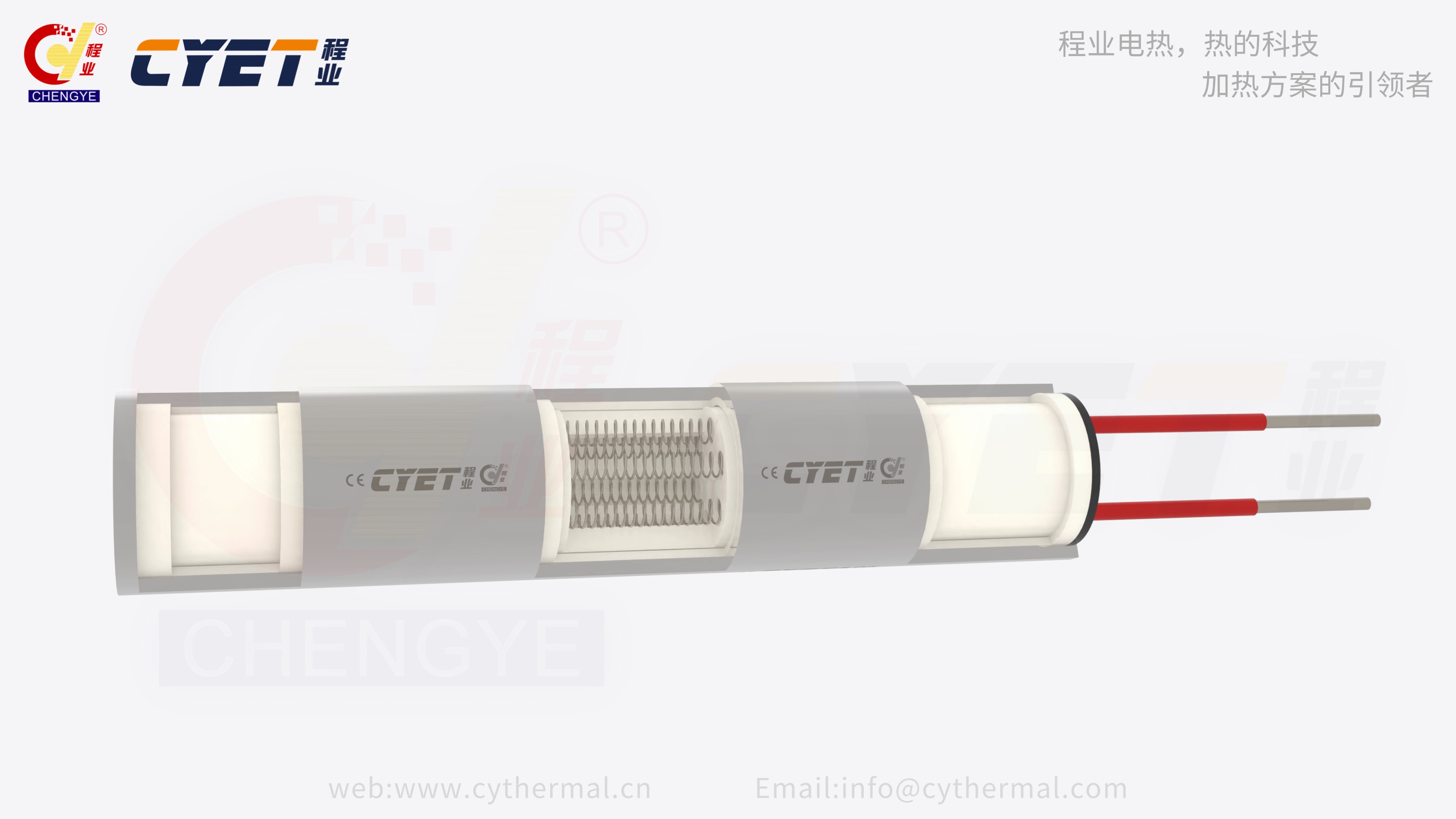

挤压筒加热管
挤压筒加热管是金属挤压工艺中核心的热管理部件,其性能直接影响挤压产品的质量、生产效率和能耗水平。本报告从挤压筒的结构特性出发,系统分析了加热管的工作原理、材料选择、设计要点及失效机制,并结合典型应用场景探讨了优化方向与维护策略。研究表明,高性能加热管需兼顾导热效率、耐腐蚀性与寿命可靠性,未来智能化与节能化升级是关键发展趋势。
一、引言
金属挤压是将金属坯料置于挤压筒内,通过挤压轴施加压力使其从模孔流出形成特定截面型材的关键塑性加工技术。挤压过程中,坯料与挤压筒内壁剧烈摩擦生热,同时金属变形释放大量热量,若温度控制不当(如局部过热或温降过快),易导致产品表面裂纹、尺寸偏差或模具磨损加剧。因此,挤压筒需配备精准可控的加热系统,其中加热管作为核心元件,承担着维持筒体恒温的核心功能。
本文聚焦挤压筒加热管的技术细节,结合冶金工程、传热学与材料科学原理,深入探讨其设计逻辑与应用优化路径。
二、挤压筒与加热管的基础关联
2.1 挤压筒的功能与工况特征
挤压筒是挤压机的“容器”,主要作用包括:①容纳并固定金属坯料;②传递挤压轴压力;③通过均匀加热降低金属变形抗力。其工作条件具有强腐蚀性(接触高温金属熔体/半固态金属)、高机械应力(承受数万吨级挤压力)及宽温域波动(通常200~500℃,部分难变形金属可达600℃以上)三大特点。
2.2 加热管的核心作用
加热管通过电能转化为热能,经筒体传导实现对坯料的间接加热。其核心需求为:①温度均匀性(±5℃以内);②响应速度(升温速率≥50℃/min);③长期运行稳定性(≥10,000小时无故障)。
三、加热管的工作原理与分类
3.1 工作原理:电阻加热与热传导耦合
主流加热管采用电阻式加热原理:电流流经高阻合金丝(如镍铬合金)产生焦耳热,热量通过绝缘层(氧化镁粉)传递至金属护套(不锈钢/耐热钢),最终由护套外表面向挤压筒辐射/对流换热。其能量转换效率可达90%以上,优于感应加热(约70%~85%)或燃气加热(约60%~70%)。
3.2 分类与技术对比
根据结构与材料差异,挤压筒加热管可分为三类(见表1):
|
类型 |
结构特征 |
优势 |
局限性 |
典型应用场景 |
|---|---|---|---|---|
|
金属护套式 |
不锈钢/Incoloy合金管包裹电热丝+氧化镁绝缘 |
耐高温(≤800℃)、机械强度高 |
重量大、响应较慢 |
大型挤压机(≥3600吨) |
|
陶瓷封装式 |
氧化铝/氮化硅陶瓷管内埋发热体 |
绝缘性好、耐化学腐蚀 |
脆性大、抗冲击性差 |
有色金属(铝/铜)挤压 |
|
柔性矿物绝缘式 |
不锈钢波纹管+氧化镁粉填充 |
可弯曲安装、热效率高(≥95%) |
耐压能力较低(≤20MPa) |
小型挤压机或异形筒体加热 |
表1 挤压筒加热管类型对比
四、关键材料选择与性能分析
4.1 电热丝材料:高温稳定性决定上限
电热丝需在氧化气氛中长期工作(空气中≥600℃),核心指标为电阻率温度系数(α)与抗氧化性。常用材料对比:
-
Ni80Cr20:α≈1×10⁻⁴/℃,最高使用温度1050℃,成本低,适用于大多数铝合金挤压(≤550℃);
-
FeCrAl:α≈5×10⁻⁵/℃,最高使用温度1300℃,高温强度高,适合钛合金(≥700℃)挤压;
-
MoSi₂:非金属材料,α≈8×10⁻⁶/℃,最高使用温度1800℃,但脆性大,仅用于特殊高温场景(如钨合金挤压)。
4.2 绝缘层材料:导热与绝缘性能的平衡
绝缘层需同时满足高绝缘电阻(≥100MΩ@25℃)与高热导率(≥30W/(m·K))。氧化镁(MgO)因兼具高绝缘性(体积电阻率>10¹⁴Ω·cm)与中等导热率(35~45W/(m·K))成为首选,但其吸湿性强,需通过真空浸渍工艺提升致密度(吸水率<0.1%)。
4.3 护套材料:耐蚀与导热的协同优化
护套直接接触挤压筒内壁(可能残留金属熔渣),需具备抗高温氧化(如Cr含量≥20%的310S不锈钢)与耐熔盐腐蚀(如添加2%~4%Nb的Incoloy 825)。实验表明,310S不锈钢在600℃空气中的氧化速率仅为304不锈钢的1/5,寿命延长3倍以上。
五、设计要点与热力学仿真
5.1 结构设计参数
-
功率密度:推荐15~30W/cm²(过高易局部过热,过低则升温慢);
-
长度与直径比:L/D≥10以保证热量均匀分布;
-
弯曲半径:柔性矿物绝缘管的最小弯曲半径≥3倍外径,避免绝缘层开裂。
5.2 热力学仿真验证
通过建立挤压筒-加热管耦合模型(见图1),模拟不同布置方式下的温度场分布:
-
单侧布置:筒体径向温差达±15℃,易导致坯料流动不均;
-
双侧交错布置(间距≤100mm):径向温差降至±5℃,轴向梯度≤3℃/100mm,满足高精度挤压需求。
图1 挤压筒加热管布置仿真云图(来源:ANSYS Fluent模拟)
六、失效模式与寿命提升策略
6.1 常见失效机制
-
电热丝断裂:高温蠕变(>1000℃时NiCr丝晶界滑移)或热疲劳(频繁启停导致热应力集中);
-
绝缘层击穿:吸湿后绝缘电阻下降,引发局部放电烧蚀;
-
护套腐蚀穿孔:熔渣(如Al₂O₃、TiN)渗透至护套表面,加速电化学腐蚀。
6.2 寿命提升措施
-
材料改性:电热丝表面涂覆Y₂O₃涂层(厚度5~10μm),降低氧扩散速率,氧化寿命延长2倍;
-
结构优化:采用双螺旋电热丝布局,减少单丝长度,降低热应力;
-
防护设计:护套外表面堆焊3mm厚Inconel 625层,耐熔渣腐蚀能力提升4倍。
七、应用案例与行业实践
某铝型材厂(120MN挤压机)原采用传统金属护套加热管,存在温区波动大(±10℃)、年更换量20根的问题。通过以下改进:
-
更换为FeCrAl电热丝+310S不锈钢护套+真空浸渍MgO绝缘的加热管;
-
优化布置为双侧交错,间距80mm;
-
增加智能温控系统(PID+模糊控制)。
改造后,温区波动降至±3℃,年更换量降至3根,单吨产品能耗降低8%,年节约成本超50万元。
八、未来发展趋势
-
智能化监测:集成光纤光栅传感器,实时监测加热管温度、应变与绝缘电阻,实现故障预警(精度±1℃);
-
高效节能技术:开发纳米复合绝缘材料(如AlN-MgO),导热率提升至60W/(m·K),降低热损失15%;
-
模块化设计:标准化接口与快换结构,缩短停机维护时间(从4小时降至30分钟)。
结论
挤压筒加热管虽为辅助部件,却是决定挤压生产质量与效率的关键环节。通过材料创新、结构优化与智能化升级,其性能边界正不断拓展。未来需进一步结合数字孪生技术,实现加热过程的动态精准调控,推动金属挤压行业向高质量、低能耗方向发展。
