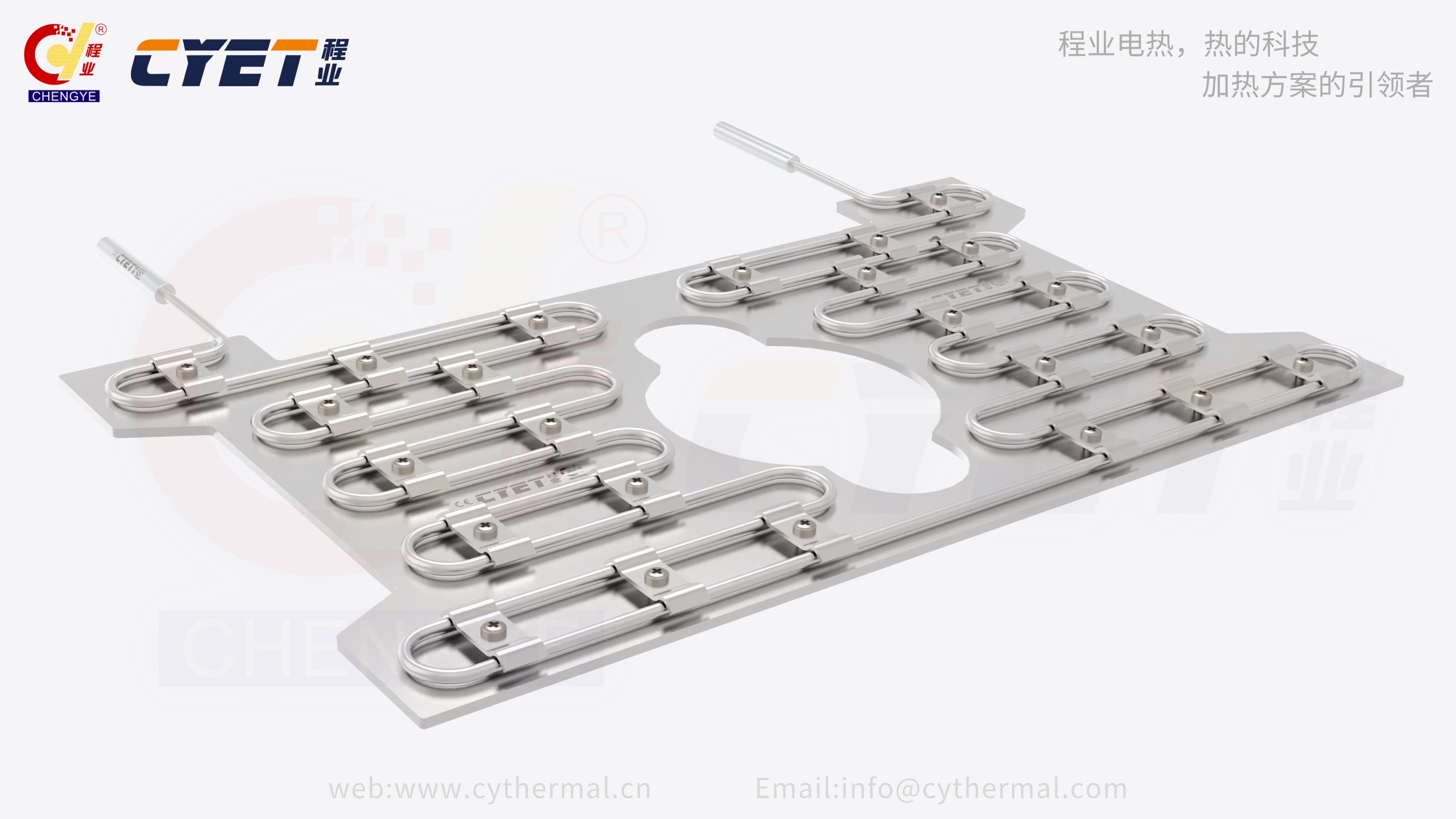

铠装加热器的介绍

铠装加热器（Sheathed Heater / Metal-Clad Heater）是一种将电阻发热芯丝完全包覆在金属护套内，并通过高温无机绝缘材料与护套隔离的结构化电加热元件。其典型结构由内到外依次为：

1. 电阻发热芯丝​

   • 材料：NiCr、FeCrAl、MoSi₂、钨合金等；

   • 作用：通电后产生焦耳热，是热量的源头。

2. 高温绝缘层​

   • 材料：氧化镁（MgO）、氧化铝（Al₂O₃）、氧化锆（ZrO₂）、氧化钇（Y₂O₃）等高绝缘、高热导率粉末；

   • 作用：电气隔离芯丝与金属护套，同时高效传导热量。

3. 金属护套​

   • 材料：不锈钢（304/316L）、Incoloy 800/840、钛合金、哈氏合金等；

   • 作用：提供机械保护、化学屏障，并将热量传导至被加热介质或环境。

4. 封口结构​

   • 形式：缩管封口、电阻焊、氩弧焊、活性金属钎焊等；

   • 作用：两端密封，防止内部氧化、湿气侵入及真空泄漏。

这种“芯丝–绝缘–护套”三层同轴结构是铠装加热器的标志性特征，使其兼具耐高温、耐腐蚀、抗机械冲击、可弯曲、真空兼容等优势。

二、工作原理与传热路径

铠装加热器的工作原理建立在焦耳热–固体导热–表面散热三步链式传递之上：

1. 发热：电流通过电阻芯丝产生焦耳热 Q=I2R，热量在芯丝内部均匀生成；

2. 导热：热量通过高导热绝缘层（MgO、Al₂O₃）径向传导至金属护套内壁；

3. 放热：金属护套外表面通过对流、辐射或接触传导将热量传递给被加热对象（气体、液体、晶圆、反应腔壁等）。

在真空或低气压环境中，对流换热几乎消失，热量主要通过护套表面辐射与固体接触传导散出，因此护套材料的热导率、表面发射率（ε）与几何设计对性能影响极大。

三、核心性能特点

1. 高耐温性​

   • 依据材料体系不同，连续工作温度可从300 ℃覆盖至2000 ℃以上；

   • 在真空或惰性气氛中，耐温等级进一步提升。

2. 优异的真空兼容性​

   • 全封闭结构阻止内部材料与工艺腔体直接接触；

   • 通过材料优选与高温脱气，释气率可控制在<10⁻⁹ Torr·L/s·cm²量级，满足半导体、光学镀膜等超洁净工艺要求。

3. 耐腐蚀与抗污染​

   • 金属护套可抵御多种酸、碱、盐及工艺气体腐蚀；

   • 绝缘层与护套双重屏障，防止芯丝材料离子迁移污染工艺环境。

4. 机械强度与柔性​

   • 金属护套提供抗压、抗拉、抗冲击能力；

   • 整体可弯曲成螺旋、U形、环形等复杂形状，适应管路、腔体、喷嘴等非平面加热需求。

5. 长寿命与高可靠性​

   • 采用高温稳定材料与可靠封接工艺，寿命可达数万小时；

   • 失效模式可预测，便于制定预防性维护计划。

四、典型材料体系与耐温等级

注：实际耐温等级需结合气氛、真空度、热循环条件综合评估，不能仅看材料标称温度。

五、主要应用场景

1. 半导体与微电子制造​

   • 真空CVD/PVD反应腔壁与气体管路加热；

   • 光刻机加热盘辅助加热模块；

   • 离子注入后退火（RTA）腔体局部热源。

2. 化工与石化​

   • 反应釜夹套与盘管加热；

   • 高粘度流体与腐蚀性介质的精确控温；

   • 防爆、防泄漏加热场合。

3. 新能源与材料​

   • 锂电池正极材料烧结炉；

   • 碳纤维、陶瓷基复合材料高温处理；

   • 氢能电解槽预热与保温。

4. 医疗与食品​

   • 高压蒸汽灭菌器加热管；

   • 隧道式食品烘干设备；

   • 无菌包装热封工位。

5. 科研与特殊环境​

   • 空间模拟舱热负载；

   • 核聚变实验装置加热元件；

   • 高温超导材料热处理。

六、选型与设计要点

1. 温度匹配​

   • 明确工艺最高温度、气氛类型（空气/真空/惰性）与升降温速率；

   • 留足安全裕度，通常工作温度不超过额定耐温的80%。

2. 功率与尺寸设计​

   • 根据目标升温速率与被加热介质热容计算所需功率密度；

   • 避免局部功率过高导致护套过热或绝缘退化。

3. 真空与洁净度​

   • 半导体与光学应用优先选择Incoloy护套+高纯Al₂O₃/ZrO₂绝缘；

   • 评估释气成分，避免水汽、有机物污染关键工艺。

4. 安装与接口​

   • 合理固定，避免应力集中在护套弯曲处；

   • 电极引出端做好绝缘与密封，防止漏电与真空泄漏。

5. 寿命与维护​

   • 建立高温老化数据库，按实际工况折算寿命；

   • 定期检查绝缘电阻与护套外观，发现氧化斑点及时更换。

七、发展趋势

1. 高性能复合材料护套：在金属护套外覆陶瓷基复合涂层（如SiC/Al₂O₃），提高耐磨、防腐与辐射性能。

2. 智能铠装加热器：集成微型温度传感器与无线传输模块，实现实时温度监控与故障预警。

3. 绿色制造与可回收设计：优化材料选择与制造工艺，降低能耗与废弃物，支持关键材料的循环利用。

4. 模块化与快装结构：标准化法兰与卡扣设计，实现现场快速更换与维护，提高设备可用性。

结语

铠装加热器凭借全封闭保护结构、耐高温腐蚀、良好机械强度与真空兼容性，在高温真空与恶劣环境中具有不可替代的优势。从材料选型到结构设计，从传热优化到寿命管理，每一项环节都直接影响设备的工艺稳定性与运行成本。未来，随着新能源、半导体、航空航天等领域向更高温度与更高洁净度发展，铠装加热器将在更高功率密度、更快响应、智能监测与绿色制造方向上持续演进，为工业加热技术提供坚实的核心元件支撑。
